(B)F4-72玻璃钢中、低压离心风机

(B)F4-72型玻璃钢离心风机适用于排送温度不超过80℃的腐蚀性气体，可用作一般工厂及建筑物通风换气，特别适合与各种形式的废气净化塔配套使用。是净化塔的辅机设备。该系列风机广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备、腐蚀性酸碱气体的抽排风、废气净化处理、污水除臭等等含有腐蚀性气体的场所。

  1. 首页
  2. 玻璃钢离心风机
  3. (B)F4-72型玻璃钢中低压离心风机


(B)F4-72型玻璃钢中低压离心风机

风量：565-136040(m³/h)
压力：151-3600(Pa)
驱动方式：直连，皮带，轴动
产品简介：F4-72系列玻璃钢离心风机是按国家标准制做的新型耐腐蚀离心式通风机，是以优质碳素钢为骨架，以特定工艺加工的聚脂玻璃钢进行复合制做，不但具有全玻璃钢风机的耐腐蚀性能，也具备了钢质风机的结构强度。该系列风机可输送含酸碱成分及化学成分的腐蚀性气体。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100%。该系列风机具有强度高、重量轻、不易老化、耐腐蚀性能良好、噪音低、运转平稳等特点，是一种较为理想的通用型防腐风机。BF4-72型玻璃钢防爆离心通风机是根据客户的使用条件配置EXdI或EXd类A、B等级防爆隔离型电机制作而成。可输送含有甲烷、乙烷、丙烷、苯乙烯、甲苯、二甲苯、一氧化碳、醋酸、煤油、汽油、呋喃等易燃、易爆挥发性气体。其性能参数和安装尺寸与F4-72型玻璃钢离心通风机一致。

 13833893806


(B)F4-72玻璃钢离心风机产品特点

(B)F4-72型玻璃钢离心风机由叶轮、机壳、进风口、支架等组成。No6C以上配传动机构。A式为叶轮和电机直接传动，C式为皮带传动，D式为联轴器传动。配用国产YE系列节能电机。传动方式也可按用户要求特殊制作。

叶轮为机翼型后倾式

用优质钢板作为骨架，经特殊处理后按特定工艺制作玻璃钢防腐层。强度高，空气动力性能好，经二次动平衡校验，动平衡精度达6.3级整体运转平稳。

整体蜗壳用玻璃钢模压制作

内表面平滑，阻力小，进风口为玻璃钢制作的整体收敛式，经精加工后用螺钉固定在机壳入口侧，精确度高，能使用气体顺利进入叶轮，流动阻力小。

传动方式可以定制

传动方式：A式、C式、D式三种传动方式的风机，主轴均以优质钢制成，和腐蚀气体接触处有特殊的防护层，结构简单，维护方便。

(b)f4-72型A式玻璃钢离心风机性能参数表

A式风机主要由叶轮、机壳、进风口等部分配直联电机而组成。
No2.8A~No.8A。

风机型号 功 率 转 速 流 量 全 压
Model(No) Power(Kw) Speed(r/min) Volume(M3/h) Pressure(Pa)
2.8A 1.5 2900 1131-2356 994-606
0.75 1450 566-1178 497-303
3.2A 2.2 2900 1688-3517 1300-792
1.1 1450 844-1758 324-198
3.6A 3 2900 2664-5268 1578-989
1.1 1450 1332-2634 393-247
4A 5.5 2900 4012-7419 2014-1320
1.1 1450 2006-3700 501-329
4.5A 7.5 2900 5712-10562 2554-1673
1.1 1450 2856-5281 634-416
5A 15 2900 7728-15455 3187-2019
2.2 1450 3864-7728 790-502
6A 5.5 1450 7016-14020 1173-810
4 1450 6677-13353 1139-724
1.5 960 4420-8841 498-317
7A 11 1450 11000-23000 1600-1000
7.5 1450 10602-21204 1550-984
8A 5.5 960 14052-18213 752-572

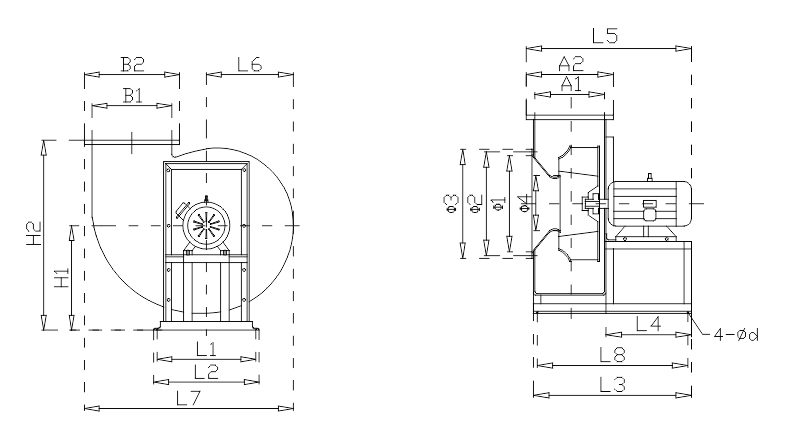

(B)F4-72型A式玻璃钢离心风机外形安装尺寸图

No2.8A~No.8A。

机 号 进风口 Air inlet 出风口 Vent 外形尺寸 Shape size 底架尺寸 Bottom frane size
NO Φ1 Φ2 Φ3 Φ4 A1 A2 B1 B2 H1 H2 L5 L6 L7 L1 L2 L3 L4 L8 d
2.8A 276 335 370 165 212 306 240 320 330 585 510 232 595 330 360 447 240 416 12
3.2A 310 365 395 180 238 323 265 343 355 630 560 270 660 340 370 475 240 440 12
3.6A 350 415 437 210 270 360 303 385 400 710 630 305 755 408 448 530 260 488 12
4A 380 450 490 240 300 405 335 420 443 766 740 345 825 460 500 640 340 592 12
4.5A 430 480 525 270 330 440 380 480 475 833 630 365 935 445 480 570 240 530 12
5A 488 550 580 320 370 476 430 520 524 935 730 425 1030 486 530 626 260 580 12
6A 580 655 710 400 430 570 495 620 623 1100 840 480 1230 537 585 710 280 672 12
7A 700 750 800 450 490 620 585 705 733 1258 990 553 1400 612 668 835 332 802 12
8A 800 870 930 540 560 683 655 767 836 1425 1016 643 1580 978 1028 1010 448 1045 12

(b)f4-72型c式玻璃钢离心风机性能参数表

C式风机叶轮采用水冷座或油冷座经角带与电机传动，从而增加风机使用寿命。
No6C~No.14C。

风机型号 功 率 转 速 流 量 全 压
Model(No) Power(Kw) Speed(r/min) Volume(M3/h) Pressure(Pa)
6C 11 2000 9209-18418 2176-1380
7.5 1800 8288-16575 1760-1116
5.5 1600 7367-14734 1389-881
4 1450 6677-13353 1139-724
3 1250 5756-11511 846-537
2.2 1000 4605-9209 541-344
1.1 800 3684-7367 346-220
7C 15 1600 11698-23397 1890-1190
11 1450 10602-21204 1550-984
7.5 1250 9140-18279 1151-731
5.5 1120 8189-16378 924-586
4 1000 7312-14623 736-468
8C 22 1600 17463-32380 2478-2490
15 1450 15826-29344 2032-1490
15 1450 15826-29344 2032-1490
15 1450 15826-29344 2032-1490
11 1250 13643-25297 1507-1106
7.5 1120 12224-22666 1209-887
5.5 1000 10914-20237 963-707
4 900 9823-18213 779-572
3 800 8732-16190 615-452
2.2 710 7749-11085 485-450
10C 30 1120 31237-43722 1902-1505
18.5 1000 27890-39038 1514-1190
15 900 25101-35134 1225-970
11 800 22312-31230 967-766
7.5 710 19802-27717 761-603
5.5 630 17571-24594 599-475
4 560 15618-21861 473-375
3 500 13945-19519 377-299
12C 55 1000 48195-67457 1859-1729
37 900 43375-60712 1767-1399
30 800 38556-53966 1395-1104
18.5 710 34218-41895 1097-869
15 630 30362-42498 863-684
11 560 31774-37776 646-540
7.5 500 24097-33728 543-430
5.5 450 21687-30356 440-348
4 400 19078-26983 347-275
14C 110 1000 76535-107124 2985-2361
75 900 68881-96412 2412-1908
55 800 61228-85699 1903-1506
37 710 54340-76058 1497-1185
30 630 48217-67488 1177-932
18.5 560 42859-59990 929-736
15 500 38267-53562 741-587
11 450 34441-48206 599-474
7.5 400 30614-42850 474-375
5.5 355 27170-38029 372-295

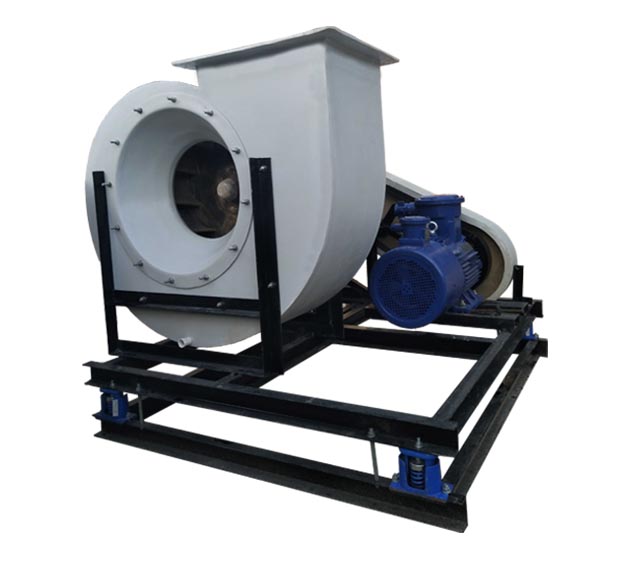

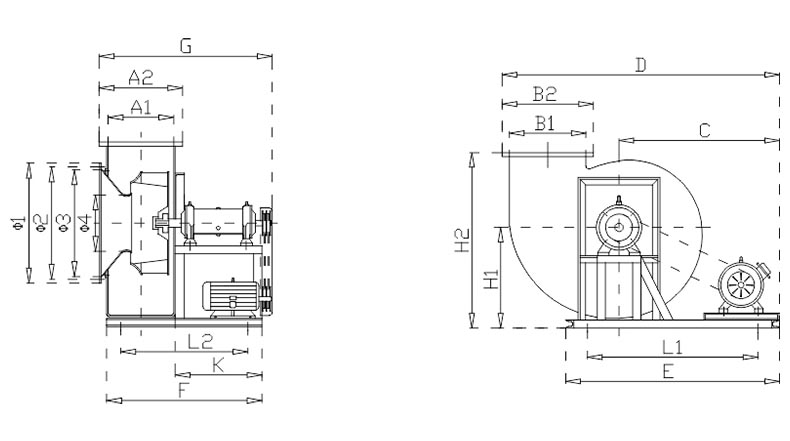

(B)F4-72型C式玻璃钢离心风机外形安装尺寸图

No6C~No.12C。

机 号 进风口 Air inlet 出风口 Vent 外形尺寸 Shape size 底架尺寸 Bottom frane size
NO Φ1 Φ2 Φ3 Φ4 A1 A2 B1 B2 C H1 H2 D G L1 L2 E F K Φd
3.2C 395 365 310 180 238 324 265 344 618 400 682 1010 668 620 350 800 530 290 12
3.6C 437 415 350 210 270 360 304 385 656 430 730 1100 935 706 380 890 565 295 12
4C 490 450 380 240 300 410 325 420 760 455 780 1255 800 800 410 990 600 305 12
4.5C 525 480 430 270 330 440 380 480 805 505 878 1370 850 850 420 1050 620 290 12
5C 580 550 488 320 370 470 424 520 795 555 980 1420 880 880 450 1090 660 310 12
6C 710 655 585 400 430 570 495 620 750 645 1088 1480 995 880 470 1240 830 460 12
7C 810 750 700 450 490 620 585 705 1070 730 1245 1900 1215 990 540 1400 952 450 12
8C 926 870 800 540 560 683 655 767 1470 862 1430 2430 1280 1030 575 1600 1145 575 12
10C 1130 1040 950 660 695 845 810 948 1395 1075 1840 2553 1370 1310 625 2005 1320 605 12
12C 1375 1295 1177 835 840 1040 943 1143 2608 1523 2430 3960 1745 1415 790 2315 1688 825 12
