SYHF-X玻璃钢高压隔音箱离心风机

用途工况多种，常用于生物除臭、污水除臭、畜牧养殖臭气净化等市政环境工程中，项目运行噪音污染严重，影响附近居民日常休息，隔音箱不仅降噪，还能二次阻断臭气泄漏。也可广泛应用于污水除臭、污泥干燥、医药化工、玻纤制造、稀土冶炼、造纸厌氧、酸回收等复杂高阻力的腐蚀性气体的抽排风。

  1. 首页
  2. 玻璃钢离心风机
  3. SYHF-X型高压风机

SYHF-X系列玻璃钢高压隔音箱离心风机

风量：300-56000(m³/h)
压力：1200-6800(Pa)
驱动方式：直连，皮带，轴动
产品特点：最大压力可达7800Pa，使用范围广泛，适用多种工况；高效节能（省电），玻璃钢隔音箱面板外部采用模压玻璃钢面板，内部加装波浪型阻燃消音棉，独立百叶窗口和散热风扇通风散热，预留检修门、排水阀和接线孔，后期维护方便，符合噪音标准，节省耗能。隔音箱进出口采用PVC软连接设计，阻断性震动传播，防止隔音箱与管道连带震动，进出口尺寸可非标定制，与现场管道方便链接。针对噪音要求≤60分贝的环境，可定制非标双层加厚隔音箱实现。离心风机采用SYHF系列节能风机或者SYBHF系列防爆风机。

 13833893806

SYHF-X系列高压FRP皮带式风机选型参数表

风机型号 功率KW 风量（CHM) 风压（Pa）
SYHF-X-4C 1.1 1.5 2.2 3 300-1600 1200-2300
SYHF-X-5C 2.2 3 4 5.5 300-3000 1500-3800
SYHF-X-6.5C 5.5 7.5 11 15 2000-6500 2000-5800
SYHF-X-8C 15 18.5 22 30 6000-15000 3000-6200
SYHF-X-9.6C 22 30 37 45 7000-21000 3000-6800
SYHF-X-11.2C 37 45 55 / 12000-30000 3000-6800
SYHF-X-13C 55 75 90 / 20000-42000 3500-6800
SYHF-X-14.5C 75 90 110 / 40000-56000 3500-6800

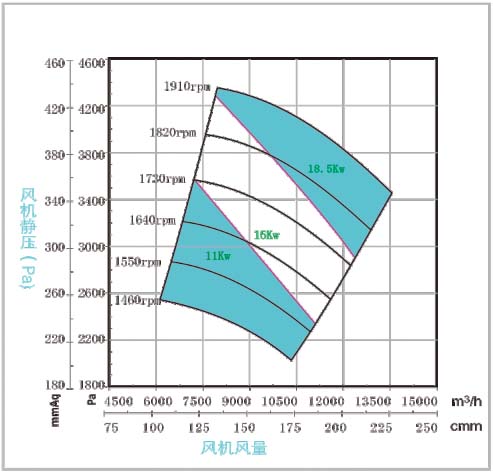

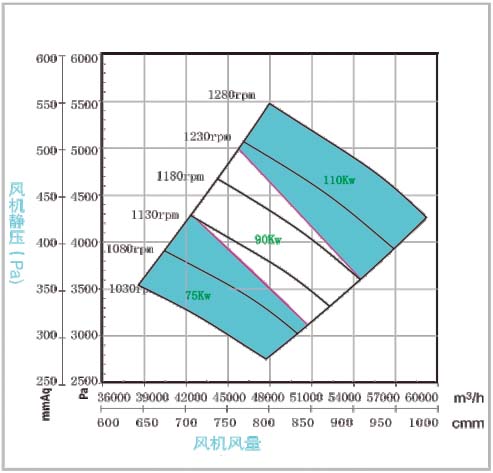

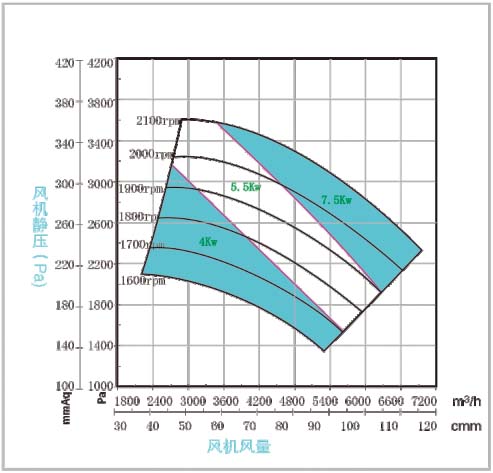

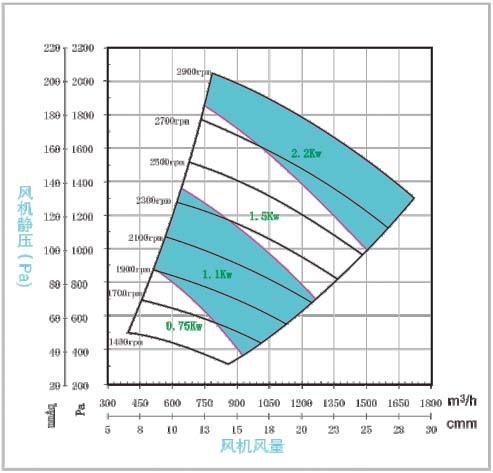

SYHF-X系列离心风机性能曲线总表

若以需求风量25000CMH，静压4000Pa为例，则根据下列性能曲线总表所表示，选出适用的SYHF-X-11.2C。

SYHF-X-4C

玻璃钢高压隔音箱离心风机

SYHF-X-5C

玻璃钢高压隔音箱离心风机

SYHF-X-6.5C

玻璃钢高压隔音箱离心风机

SYHF-X-8C

玻璃钢高压隔音箱离心风机

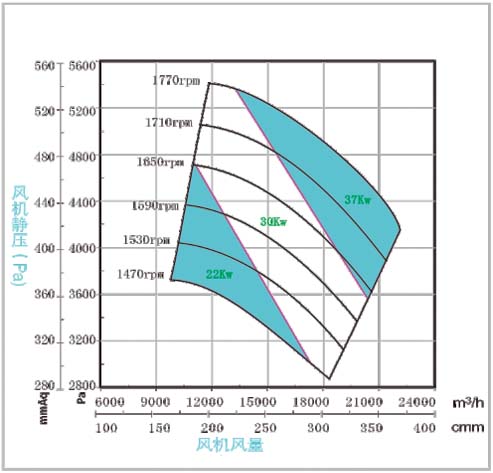

SYHF-X-9.6C

玻璃钢高压隔音箱离心风机

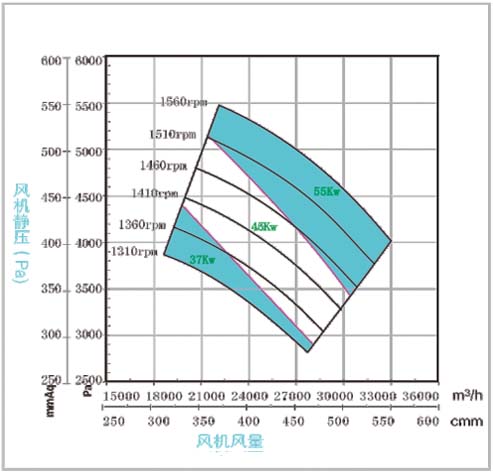

SYHF-X-11.2C

玻璃钢高压隔音箱离心风机

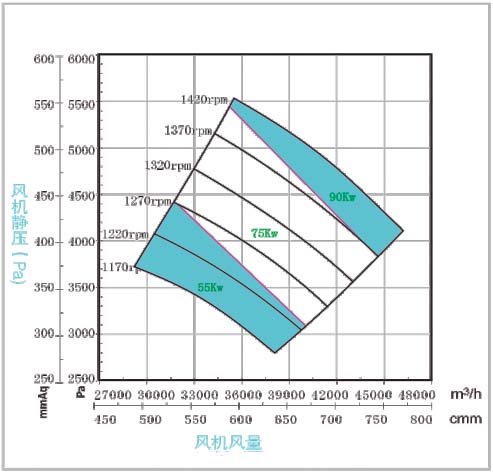

SYHF-X-13C

玻璃钢高压隔音箱离心风机

SYHF-X-14.5C

玻璃钢高压隔音箱离心风机

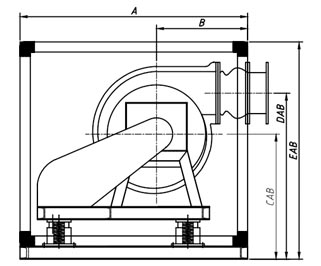

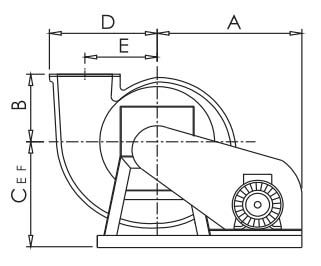

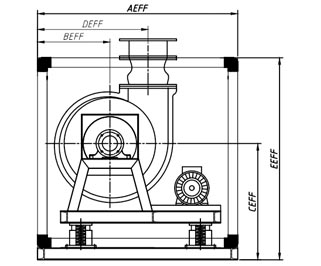

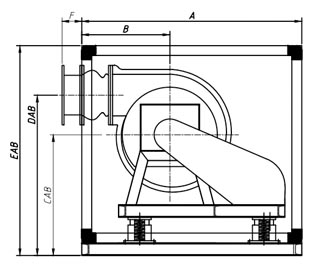

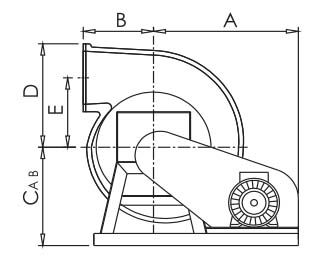

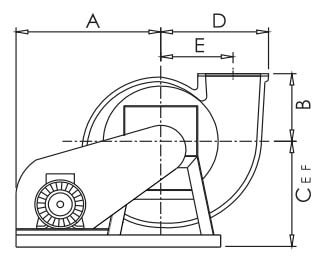

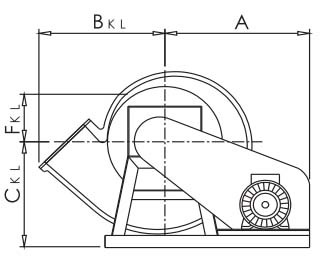

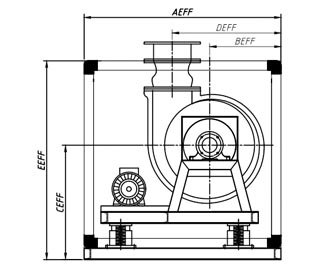

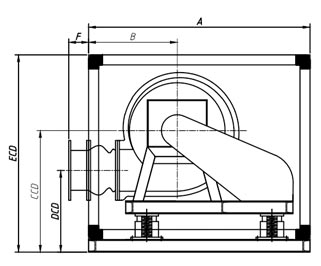

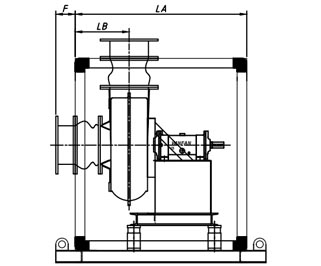

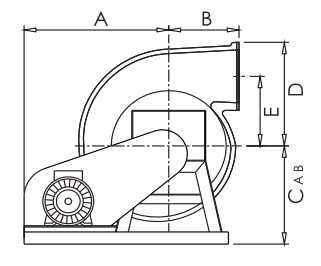

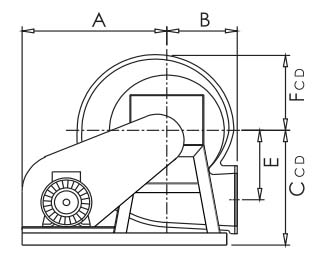

SYHF-X系列离心风机本体尺寸图

A向

C向

E反向

BODY

B向

D向

F反向

SYHF高压FRP皮带式隔音箱离心风机本体尺寸表

风机型号 A AEFF B BEFF CAB CCD CEFF DAB DCD DEFF EAB ECD EEFF F LA LB
SYHF-X-4C 1110 1050 445 380 610 610 610 810 410 580 1060 990 1060 100 890 280
SYHF-X-5C 1400 1400 500 500 785 785 785 1110 460 825 1430 1300 1300 100 1050 300
SYHF-X-6.5C 1600 1600 597 597 860 970 910 1320 510 1057 1650 1560 1500 100 1250 399
SYHF-X-8C 2000 2000 750 750 1030 1210 1130 1616 624 1336 2050 1950 1880 100 1480 493
SYHF-X-9.6C 2300 2500 850 905 1230 1430 1330 1960 700 1635 2460 2300 2160 100 1750 570
SYHF-X-11.2C 2650 2600 1040 980 1250 1520 1350 1990 780 1720 2550 2500 2390 100 1900 650
SYHF-X-13C 3050 3020 1160 1129.9 1390 1705 1505 2240 855 1979.9 2880 2820 2665 150 2130 723
SYHF-X-14.5C 3350 3500 1250 1295 1500 1880 1700 2455 925 2250 3140 3140 2950 200 2450 785

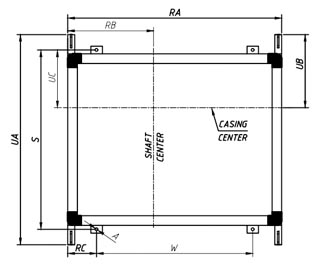

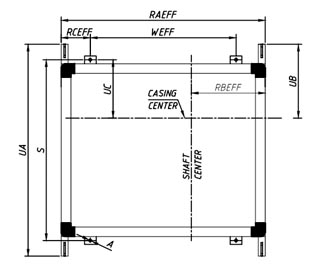

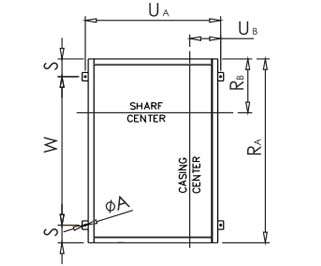

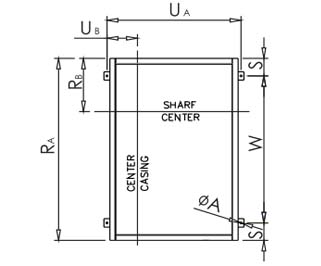

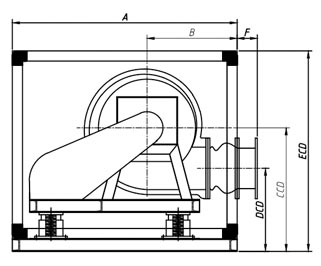

SYHF-X系列隔音箱离心风机底座尺寸图

BASE

BASE

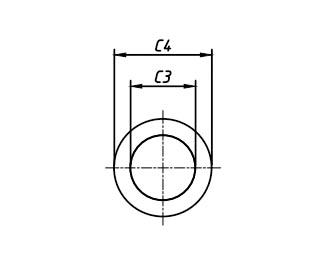

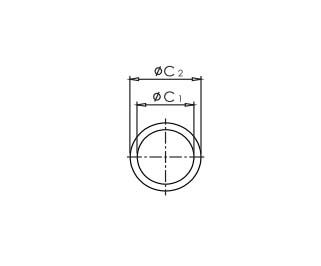

INLET

OUTLET

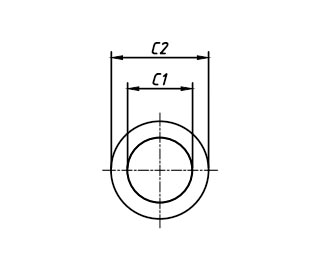

SYHF-X高压FRP皮带式隔音箱离心风机底座尺寸表

风机型号 BASE INLET/OUTLET
RA RAEFF RB RBEFF RC RCEFF UA UB UC W WEFF S A C1 C2 C3 C4
SYHF-X-4C 1110 1050 445 380 150 150 1090 380 300 810 750 930 4-14 200 300 200 300
SYHF-X-5C 1400 1400 500 500 150 150 1250 400 330 1100 1100 1110 4-20 250 350 250 350
SYHF-X-6.5C 1600 1600 597 597 150 150 1450 499 429 1300 1300 1310 4-20 350 450 350 450
SYHF-X-8C 2000 2000 750 750 150 150 1680 593 523 1700 1700 1540 4-16 500 620 500 620
SYHF-X-9.6C 2300 2500 850 905 150 150 1950 670 600 2000 2200 1810 4-20 600 720 600 720
SYHF-X-11.2C 2650 2600 1040 980 150 150 2200 800 680 2350 2300 1960 6-16 700 850 700 850
SYHF-X-13C 3050 3020 1160 1890 250 250 2370 843 753 2550 2520 2190 6-20 800 950 800 950
SYHF-X-14.5C 3350 3500 1250 1295 175 250 2750 935 825 3000 3000 2530 8-20 900 1070 900 1100
