SYHF玻璃钢高压离心风机

可广泛应用于污水除臭、污泥干燥、医药化工、玻纤制造、稀土冶炼、造纸厌氧、酸回收等复杂高阻力的腐蚀性气体的抽排风。

  1. 首页
  2. 玻璃钢离心风机
  3. SYHF型高压风机

SYHF系列玻璃钢高压离心风机

风量：300-96000(m³/h)
压力：1200-7800(Pa)
驱动方式：直连，皮带，轴动
产品特点：最大压力可达7800Pa，使用范围广泛，适用多种工况；高效节能（省电），为您创造利润，节省成本。本系列玻璃钢高压风机机壳、入口钟、叶轮均为纯玻璃钢，彻底改变了传统碳钢衬玻璃钢的制作工艺。机壳与铁架连接螺栓采用整体成形包覆处理方式，彻底解决了因腐蚀而造成螺栓损坏的现象。风机采用双层底座，不用拆地脚螺栓，可方便维护风机。

 13833893806

SYHF系列高压FRP皮带式风机选型参数表

风机型号 功率KW 风量（CHM) 风压（Pa）
SYHF-4C 1.1 1.5 2.2 3 300-1600 1200-2300
SYHF-5C 2.2 3 4 5.5 300-3000 1500-3800
SYHF-6.5C 5.5 7.5 11 15 2000-6500 2000-5800
SYHF-8C 15 18.5 22 30 6000-15000 3000-6200
SYHF-9.6C 22 30 37 45 7000-21000 3000-6800
SYHF-11.2C 37 45 55 / 12000-30000 3000-6800
SYHF-13C 55 75 90 / 20000-42000 3500-6800
SYHF-14.5C 75 90 110 / 40000-56000 3500-6800
SYHF-16C 90 110 132 160 48000-70000 3500-7200
SYHF-18C 110 132 160 200 58000-96000 3500-7800

SYHF系列离心风机性能曲线总表

若以需求风量25000CMH，静压4000Pa为例，则根据下列性能曲线总表所表示，选出适用的SYHF-11.2C。

SYHF-4C

玻璃钢高压离心风机

SYHF-5C

玻璃钢高压离心风机

SYHF-6.5C

玻璃钢高压离心风机

SYHF-8C

玻璃钢高压离心风机

SYHF-9.6C

玻璃钢高压离心风机

SYHF-11.2C

玻璃钢高压离心风机

SYHF-13C

玻璃钢高压离心风机

SYHF-14.5C

玻璃钢高压离心风机

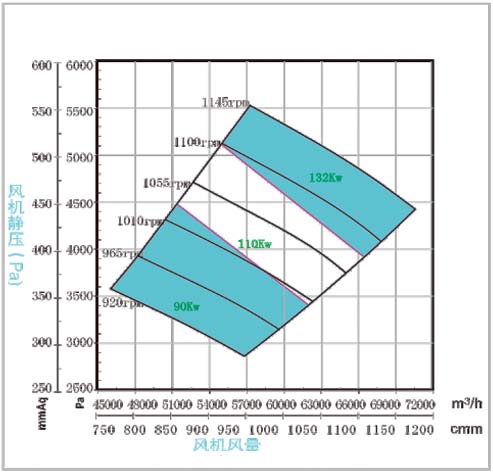

SYHF-16C

玻璃钢高压离心风机

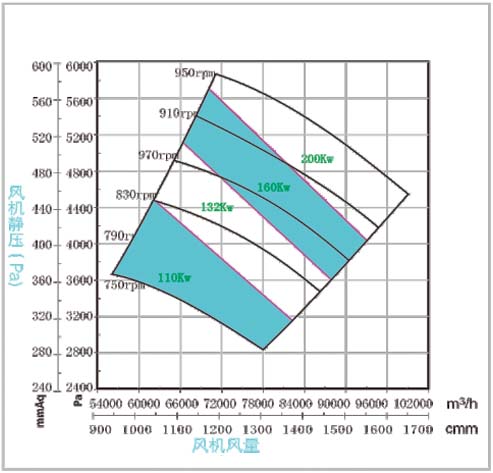

SYHF-18C

玻璃钢高压离心风机

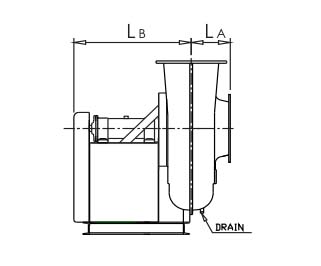

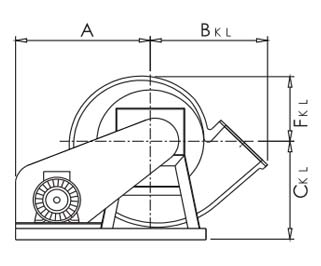

SYHF系列离心风机本体尺寸图

A向

C向

E向

K向

B向

D向

F向

L向

BODY

SYHF中、低压FRP皮带式风机本体尺寸表

风机型号 A B BKL CAB CCD CEF CKL D E FCD FKL LA LB
SYHF-4C 580 300 460 417 417 417 417 350 200 290 280 150 515
SYHF-5C 810 380 620 575 575 575 575 500 325 425 400 180 655
SYHF-6.5C 920 447 800 650 760 700 700 685 460 515 480 215 750
SYHF-8C 1120 600 1060 800 980 900 900 900 586 635 585 345 900
SYHF-9.6C 1280 680 1250 1000 1200 1100 1100 1090 730 765 700 400 1070
SYHF-11.2C 1475 840 1420 1100 1270 1100 1100 1165 740 855 800 450 1140
SYHF-13C 1730 960 1620 1255 1455 1255 1255 1325 850 990 920 520 1310
SYHF-14.5C 1935 1050 1800 1240 1620 1440 1440 1495 955 1100 1025 585 1480
SYHF-16C 2065 1120 1930 1320 1720 1450 1450 1605 1000 1185 1105 580 1650
SYHF-18C 2500 1400 2390 1650 2120 1850 2000 1980 1300 1480 1360 680 1850

SYHF系列离心风机底座尺寸图

BASE

BASE

OUTLET

INLET

SYHF中、低压FRP皮带式风机底座尺寸表

风机型号 BASE OUTLET/INLET
RA RB UA UB S W A C1 C2
SYHF-4C 840 260 515 19 100 640 20 200 300
SYHF-5C 1140 330 648 22 125 890 20 250 350
SYHF-6.5C 1300 380 940 220 125 1050 20 350 450
SYHF-8C 1600 480 1118 290 125 1350 20 500 620
风机型号 BASE OUTLET/INLET
RA RB UA UB N S W A C1 C2
SYHF-9.6C 1334 782 1850 1138 336 150 775 20 600 720
SYHF-11.2C 1430 820 2100 1253 388 150 900 20 700 850
SYHF-13C 1620 960 2550 1640 415 150 1125 20 800 950
SYHF-14.5C 1865 970 2800 1730 492 150 1250 20 900 1080
SYHF-16C 1913 986 3000 1876 510 150 1350 20 1000 1210
SYHF-18C 2360 1400 3600 2240 630 150 1100 20 1200 1360
