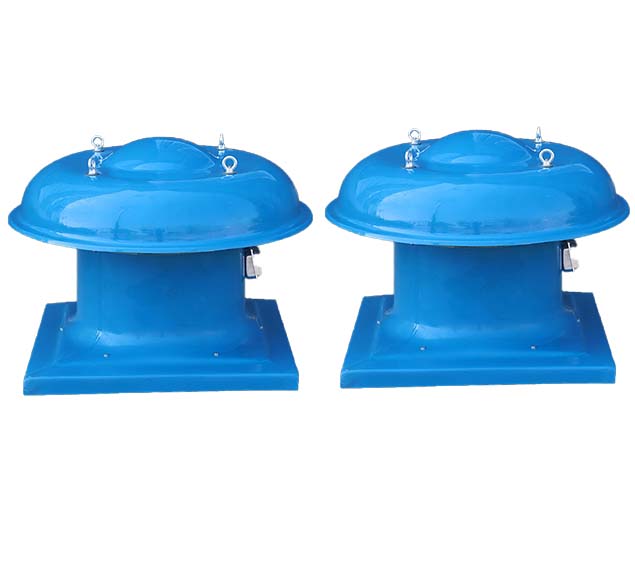

BDW-87-3型玻璃钢低噪声屋顶风机

BDW-87-3型玻璃钢低噪声屋顶风机采用模压一体成型技术，具有质轻高强，运行平稳，节能高效，防腐耐用的显著特点，是国家机构委员会推广使用的一种高效低压通风机，广泛用于各类工业和民用建筑物的全面排风和局部排风，尤其宾馆，学校，医院，会议厅，影剧院等需要安静的场所更为适用。

  1. 首页
  2. 玻璃钢屋顶风机
  3. BDW-87-3型玻璃钢低噪声屋顶风机


BDW-87-3型玻璃钢低噪声屋顶风机

风量：432-42300(m³/h)
压力：5-15(mmH2O)
驱动方式：直连
产品简介：BDW-87-3型玻璃钢低噪声屋顶风机叶轮、外壳均采用玻璃钢纤维和树脂模压制作而成。本系列风机具有造型美观，结构紧凑、强度高、重量轻、耐腐蚀、抗老化、耗电省、噪音低、运转可靠、经济实用、安装维修方便等特点。其所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100%。

 13833893806


BDW-87-3型玻璃钢低噪声屋顶风机特点

风机按叶轮直径分2.5#-10#12个机号，系列风量为432-42300m³/h，全压为5-15(mmH2O)，满足不同工况需要，实现节能降噪。

轮盘与叶片模压一体成型

具有质轻高强，运行平稳，节能高效，防腐耐用的显著特点。倾斜式叶片，可以低速运行时达到所需风量，风压，从而降低风机噪声。

风机外壳玻璃钢模压成型

高强度、高性能、防腐型、低风阻电机支架，新型、节能，可制作成防爆及防潮型；

传动方式

传动方式：选用各级电动机，与叶轮直接联接，机体外壳制成圆筒形，旋转方向为顺时针方向。风机根据用户需要可配手动或电动调节阀门，自垂百叶等

BDW-87-3型玻璃钢低噪声屋顶风机性能参数表

风机主要由叶轮、机壳、进风口、风帽等部分配直联电机而组成。
No2.5~No10。

风机型号 叶 轮 转 速 功 率 不同静压下的风量m3/h 噪声
Model(No) Impeller(Φmm) Speed(r/min) Power(Kw) 5mmH2O 10mmH2O 15mmH2O Noise dB（A）
2.5 250 1450 0.06 927 740 432 49
3 300 1450 0.09 1784 1120 840 50
3.5 350 1450 0.12 2930 2010 1130 52
4 400 1450 0.25 4800 3920 2710 53
4.5 450 1450 0.55 8431 6870 5810 55
5 500 1450 0.55 9300 8024 7430 58
5.5 550 1450 0.75 14530 9763 8740 58
6 600 960 0.75 16052 13740 10420 56
7 700 960 1.5 20350 18330 15400 59
8 800 960 1.5 25200 23500 20370 59
9 900 720 2.2 34340 26500 22700 65
10 1000 720 2.2 42300 33430 24350 74

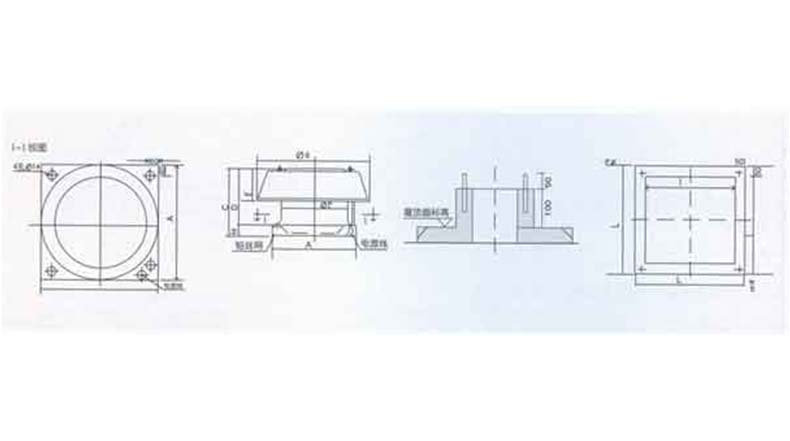

BDW-87-3型玻璃钢低噪声屋顶风机外形安装尺寸图

No2.5~No10。

机 号 外形尺寸 重量
NO A B C D E F H G L I Weight(kg)
2.5 585 593 325 275 175 270 50 345 565 455 10
3 585 393 390 340 175 320 50 410 565 455 15
3.5 585 950 455 405 175 370 50 480 565 455 26
4 680 950 520 470 280 430 50 550 660 550 30
4.5 680 950 585 535 280 480 50 615 660 550 33
5 850 1180 650 600 350 530 50 680 830 720 35
5.5 850 1180 715 665 350 580 50 745 830 720 38
6 1020 1200 720 670 400 630 50 810 1000 890 48
7 1020 1200 840 290 400 730 50 910 1000 890 50
8 1280 1650 960 910 420 840 50 1020 1260 1150 53
9 1280 1650 1000 950 420 940 50 1120 1260 1150 60
10 1280 1650 1000 950 420 1040 50 1220 1260 1150 65
