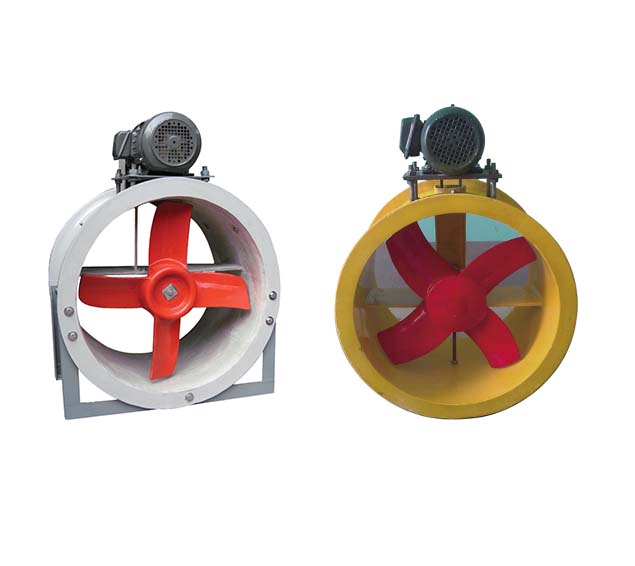

GD30K2-12型电机外置式玻璃钢轴流风机

GD30K2-12型电机外置式玻璃钢轴流风机采用模压一体成型技术，具有质轻高强，运行平稳，节能高效，防腐耐用的显著特点，广泛应用于工矿企业、车间、仓库、体育馆、影剧院、发电厂、化验室、橡胶厂、汽车厂、摩托车厂及纺织、冶金等场所通风换气使用。

GD30K2-12型电机外置式玻璃钢轴流风机

风量：826-67829(m³/h)
压力：39-415(Pa)
驱动方式：直连
产品简介：GD30K2-12型电机外置式玻璃钢轴流风机叶轮、外壳均采用玻璃钢纤维和树脂模压制作而成。具有结构合理、设计简单、静压及效率高、防腐性能良好、噪音低、运转平稳、机械振动小、气流顺畅等特点。该系列风机电机装配在风机筒体上部，有可调的电机支承座板，采用角带传动，从而使风机所输送的各种耐腐性气体与电机隔离，保证电机使用寿命。风筒内采用外沟球面万向轴承座，具有体积小、密封性能好等到优点。该系列风机主要适用于一般工业管道串联加压、送风及排气使用。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100%。

13833893806

GD30K2-12型电机外置式玻璃钢轴流风机特点

(B)FT35-11型模压玻璃钢轴流机依叶轮直径的大小分为NO2.8、NO3.15、NO3.55、NO4、NO4.5、NO5、NO5.6、NO6.3、NO7.1、NO8、NO9、NO10、NO11.2十三种机号，每一种机号的叶片数都为4片。叶片又可装成15°、20°、30°、35°五种角度。因此，每一机号由于叶片安装角度的大小，主轴转速快慢的不同，风机的风压，风量及所消耗功率也不相同。

GD30K2-12型电机外置式玻璃钢轴流风机性能参数表

风机主要由叶轮、机壳、进风口、可调的电机支承座板、外置电机组成，采用角带传动。
No3.5~No11.2。

风机型号	功率	转速	流量	全压
Model(No)	Power(Kw)	Speed(r/min)	Volume(M3/h)	Pressure(Pa)
3.5C	0.55	1450	2500	40
4C	0.75	1600	4000	86
4C	0.55	1450	3500	66
5C	1.5	1600	8460	100
5C	1.1	1450	7667	82
6C	2.2	1600	14000	179
6C	1.5	1450	11590	123
7C	3	1450	19000	226
8C	4	1450	24500	221
9C	5.5	1450	31421	215
10C	4	960	27755	134
11.2C	7.5	960	43673	215

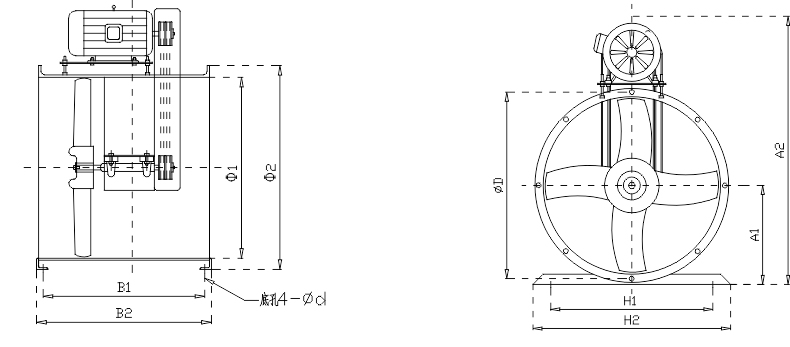

GD30K2-12型电机外置式玻璃钢轴流风机外形安装尺寸图

No3.5C~No10C。

机号	外形尺寸 Shape size					底架尺寸 Bottom frane size
NO	D	Φ1	Φ2	A1	A2	B1	B2	H1	H2	Φd
3.5C	355	380	410	220	625	400	450	290	350	12
4C	410	435	466	245	660	400	450	300	400	12
5C	555	518	608	315	868	423	467	550	600	12
6C	655	605	705	362	978	445	500	670	710	12
7C	710	735	790	408	1008	525	580	743	805	12
8C	810	850	890	458	1130	620	660	815	900	12
9C	948	905	1010	505	1300	682	745	900	995	12
10C	1010	1050	1090	580	1318	735	800	980	1090	12
