SYTF-X玻璃钢中、低压隔音箱离心风机

用途工况多种，常用于生物除臭、污水除臭、畜牧养殖臭气净化等市政环境工程中，项目运行噪音污染严重，影响附近居民日常休息，隔音箱不仅降噪，还能二次阻断臭气泄漏，也可用于半导体、光电、PCB、光伏、化工、制药、新材料、新能源、有色金属、造纸、食品加工、电子、生物、光纤、冶金、VOC有机废气回收等各种酸碱有机腐蚀性气体的抽排风。

  1. 首页
  2. 玻璃钢离心风机
  3. SYTF-X型中低压风机

SYTF-X玻璃钢中低压隔音箱离心风机

风量：1000-95000(m³/h)
压力：600-3600(Pa)
驱动方式：直连，皮带，轴动
产品特点：玻璃钢隔音箱面板外部采用模压玻璃钢面板，内部加装波浪型阻燃消音棉，独立百叶窗口和散热风扇通风散热，预留检修门、排水阀和接线孔，后期维护方便，符合噪音标准，节省耗能。隔音箱进出口采用PVC软连接设计，阻断性震动传播，防止隔音箱与管道连带震动，进出口尺寸可非标定制，与现场管道方便链接。针对噪音要求≤60分贝的环境，可定制非标双层加厚隔音箱实现。离心风机采用SYTF系列节能风机或者SYBTF系列防爆风机。

 13833893806

SYTF-X中、低压FRP皮带式风机选型参数表

风机型号 功率KW 风量（CHM) 风压（Pa）
SYTF-X-4C 2.2 3 4 / 1000-4500 600-2000
SYTF-X-5C 4 5.5 7.5 11 2500-11000 600-2600
SYTF-X-6.5C 5.5 7.5 11 15 8000-16800 800-2600
SYTF-X-8C 15 18.5 22 30 15000-28000 1200-3200
SYTF-X-9.6C 22 30 37 45 20000-48000 1500-3200
SYTF-X-11.2C 30 37 45 55 35000-63000 1500-3200
SYTF-X-13C 45 55 75 90 45000-82000 1500-3200
SYTF-X-14.5C 55 75 90 110 50000-95000 1500-3600

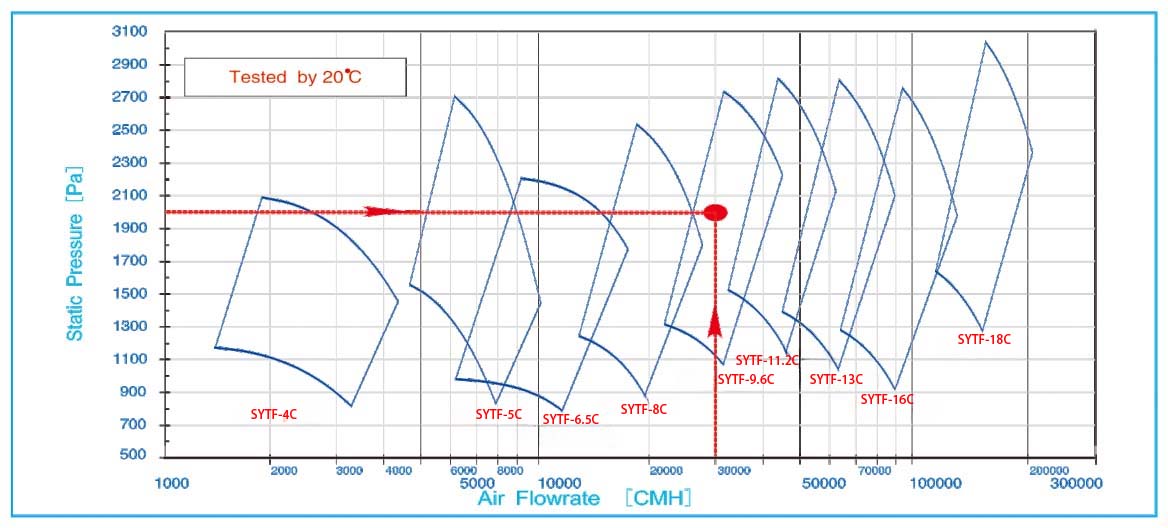

SYTF-X系列离心风机性能曲线总表

若以需求风量30000CMH，静压2000Pa为例，则根据下列性能曲线总表所表示，选出适用的SYTF-X-9.6C。

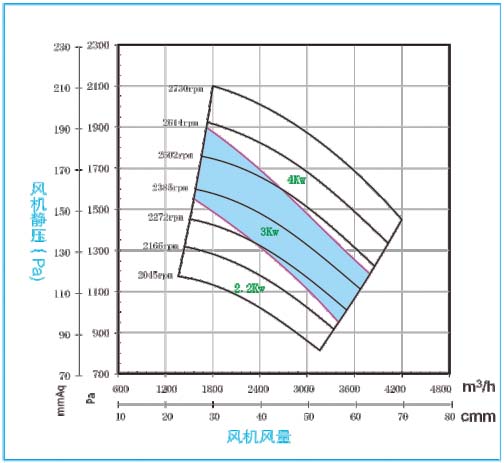

SYTF-X-4C

玻璃钢中、低压离心风机

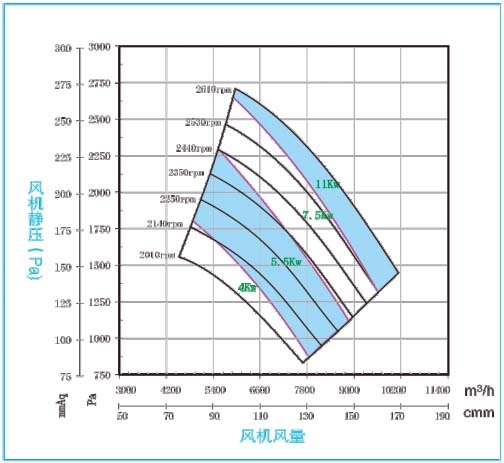

SYTF-X-5C

玻璃钢中、低压离心风机

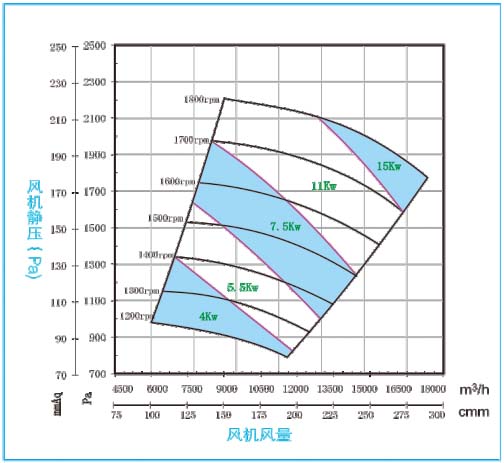

SYTF-X-6.5C

玻璃钢中、低压离心风机

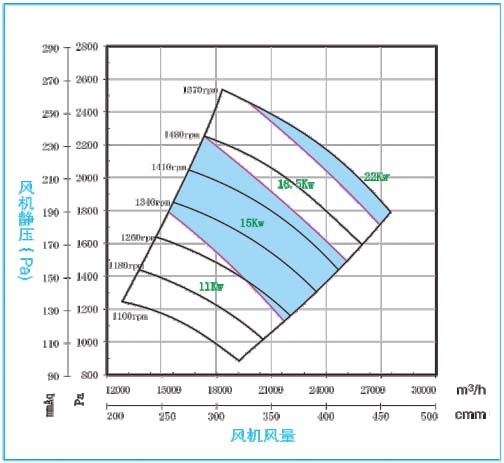

SYTF-X-8C

玻璃钢中、低压离心风机

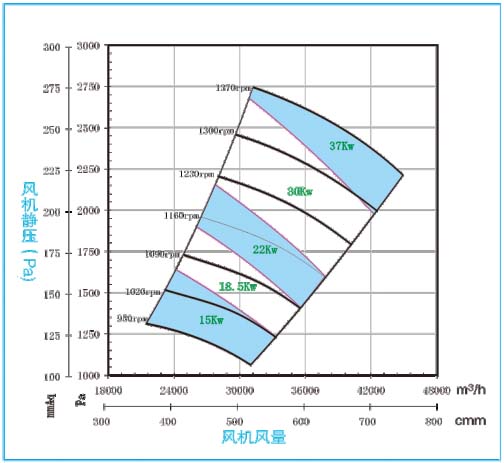

SYTF-X-9.6C

玻璃钢中、低压离心风机

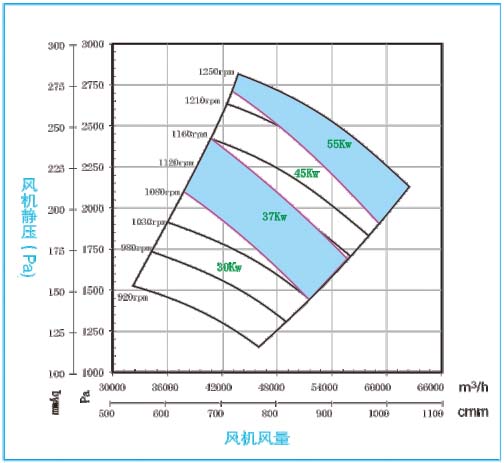

SYTF-X-11.2C

玻璃钢中、低压离心风机

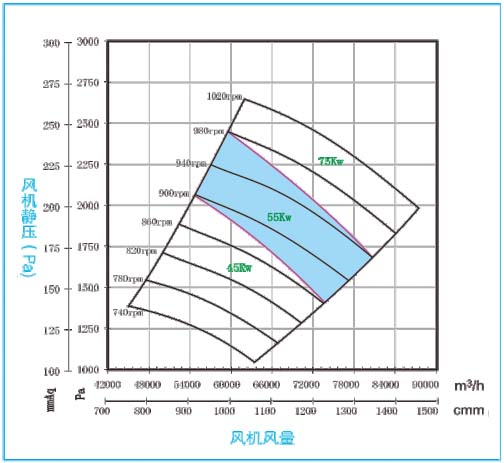

SYTF-X-13C

玻璃钢中、低压离心风机

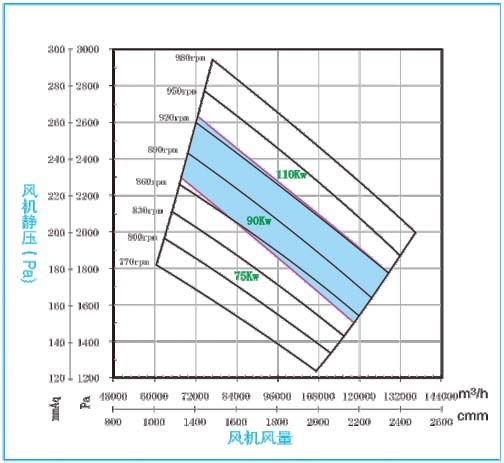

SYTF-X-14.5C

玻璃钢中、低压离心风机

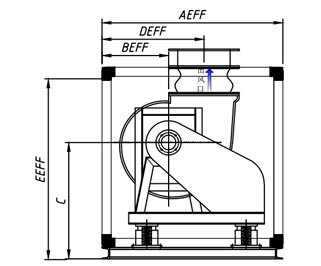

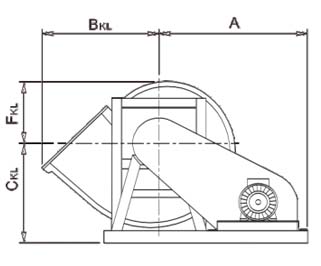

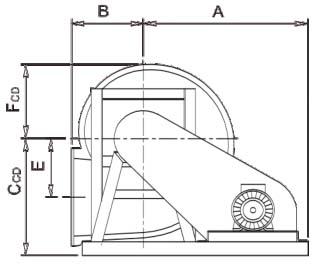

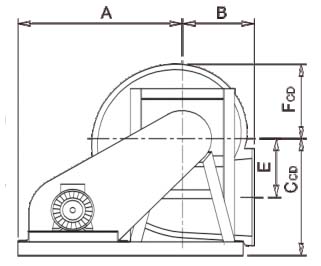

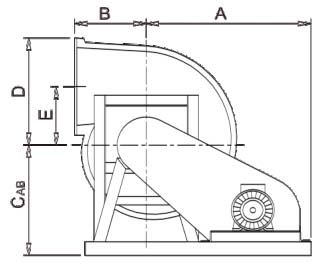

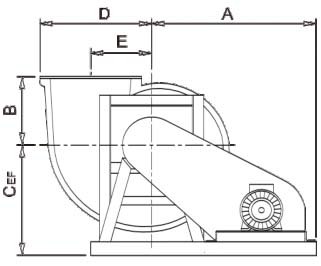

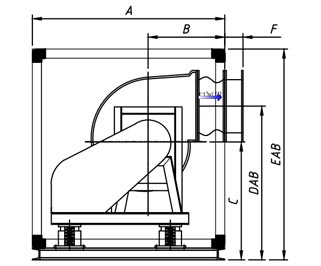

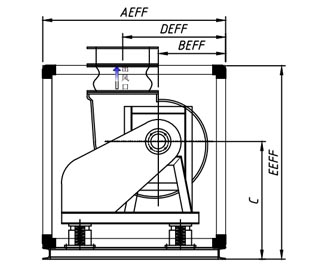

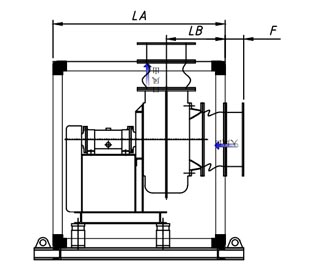

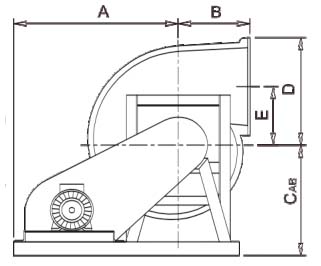

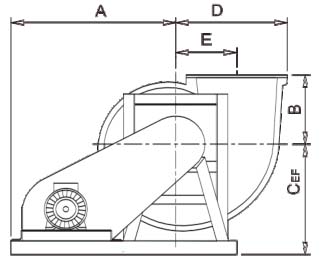

SYTF-X系列离心风机本体尺寸图

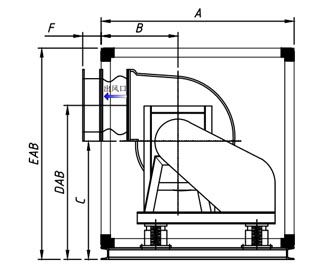

A向

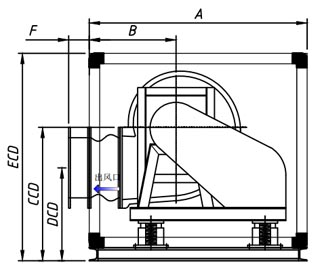

C向

E反向

BODY

B向

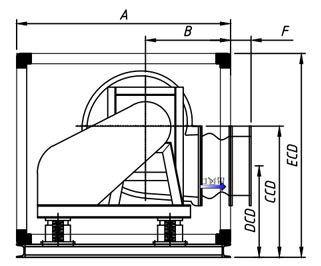

D向

F反向

SYTF-X中、低压FRP皮带式风机本体尺寸表

风机型号 A AEFF B BEFF C CCD DAB DCD DEFF EAB ECD EEFF F LA LB
SYTF-4C-X 1300 1300 466.4 466.6 745 763 1016 492 737.6 1320 1200 1200.4 100 1050.3 385
SYTF-X-5C 1450 1450 535 530 855 910 1190 575 865 1600 1450 1390 100 1250 440
SYTF-X-6.5C 1720 1450 650 700 995 1095 1425 665 1130 1900 1720 1650 100 1450 501
SYTF-X-8C 2000 2000 776 776 1010 1270 1490 790 1256 2090 1270 1940 100 1650 550
SYTF-X-9.6C 2450 2430 977 957 1230 1510 1885 855 1612 2450 2430 2330 100 1970 681
SYTF-X-11.2C 2800 2900 1054 1035 1350 1750 2122 978 1807 2850 2780 2416.2 100 2100 734
SYTF-X-13C 3060 3060 1200 1183.9 1440 1890 2300 1030 2043.9 3100 3100 2890 100 2380 834
SYTF-X-14.5C 3420 3600 1370 1390 1560 2100 2510 1150 2340 3440 3440 3100 150 2800 900

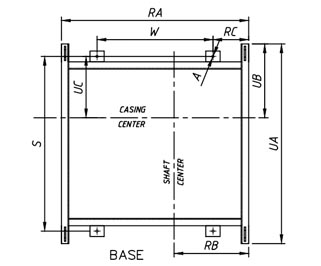

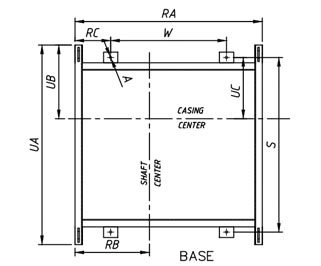

SYTF-X系列离心风机底座尺寸图

BASE

BASE

OUTLET

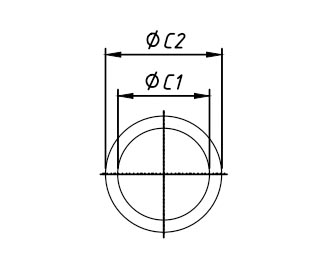

INLET

SYTF-X中、低压FRP皮带式风机底座尺寸表

风机型号 BASE INLET OUTLET
RA RB RC UA UB UC W S A C1 C2 L1 L2 H1 H2
SYTF-X-4C 1300.3 466 200 1250 485 415 900.3 1110 4-14 350 450 280 380 350 450
SYTF-X-5C 1450 535 200 1450 540 469.5 1050 1310 4-14 450 550 350 470 450 570
SYTF-X-6.5C 1720 650 200 1650 601 531 1320 1510 4-14 600 690 480 600 600 720
SYTF-X-8C 2000 776 200 1890 776 580 1600 1710 4-20 750 850 550 690 800 940
SYTF-X-9.6C 2450 977 250 2210 801 771 1950 2030 6-20 900 1020 700 840 880 1050
SYTF-X-11.2C 2800 1054 250 2340 854 774 2300 2180 6-20 1000 1120 800 940 990 1150
SYTF-X-13C 3060 1183.9 250 2620 954 874 2560 2460 6-20 1200 1340 950 1100 1160 1340
SYTF-X-14.5C 3420 1370 250 3100 1050 940 2920 2880 6-20 1350 1500 990 1145 1360 1500
