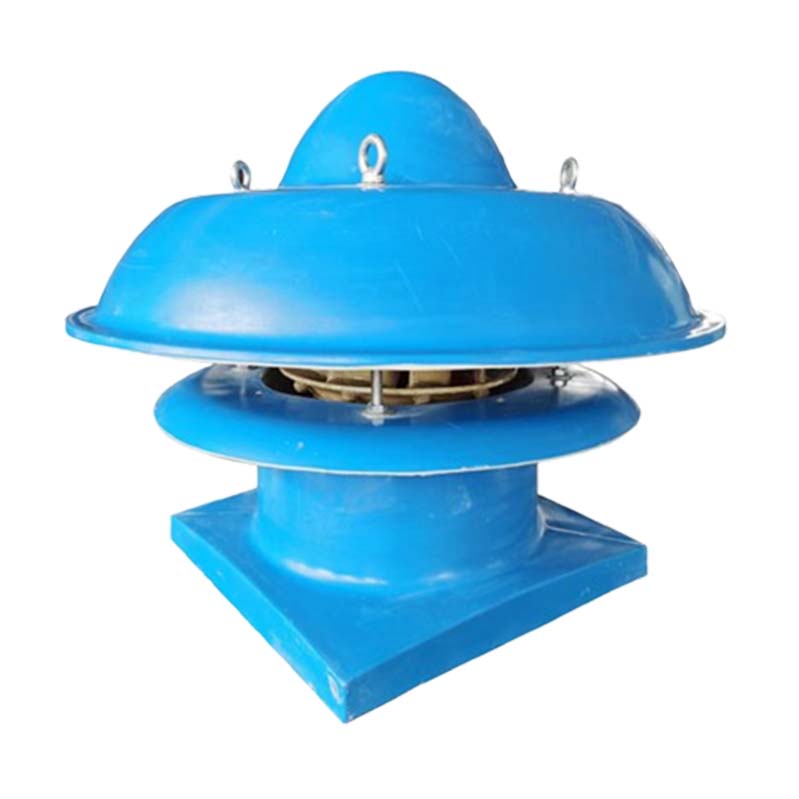

DWT-II型玻璃钢离心式屋顶通风机

DWT-II型玻璃钢轴流式屋顶通风机采用模压一体成型技术，采用CAD模拟优化设计，经大量试验研究开发的“星火”产品，具有效率高、噪音低、运转平衡、外形美观、防腐、防爆等优点，广泛应用于发电、化工、橡胶、制药、食品加工、冶金等各行业及高级民用建筑的送风和排风。

DWT-II型玻璃钢离心式屋顶通风机

风量：614-25060(m³/h)
压力：80-1395(Pa)
驱动方式：直连
产品简介：DWT-II型玻璃钢离心式屋顶通风机其底座、叶轮、风帽均采用优质均采用玻璃钢纤维和树脂模压制作而成。本系列风机具有造型美观，结构紧凑、强度高、重量轻、耐腐蚀、抗老化、耗电省、噪音低、运转可靠、经济实用、安装维修方便等特点。其所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100%。

13833893806

DWT-II型玻璃钢离心式屋顶通风机特点

风机按叶轮直径分3#-10#9个机号，系列风量为614-25060m³/h，全压为80-1395pa，可用于压力要求较高场合的排风，满足不同工况需要，实现节能降噪。

轮盘与叶片模压一体成型

其叶轮设计原理与DZ型离心风机相同，采用宽叶片大弦空间扭曲，倾斜式叶片，可以低速运行时达到所需风量，风压，从而降低风机噪声。

风机外壳玻璃钢模压成型

高强度、高性能、防腐型、低风阻电机支架，新型、节能，可制作成防爆及防潮型；配备玻璃钢底座和风帽。

传动方式

传动方式：选用各级电动机，与叶轮直接联接，机体外壳制成圆筒形，旋转方向为顺时针方向。

DWT-II型玻璃钢离心式屋顶通风机性能参数表

风机主要由叶轮、机壳、进风口、底座和风帽等部分配直联电机而组成。
No3~No10。

风机型号	功率	转速	流量	全压
Model(No)	Power(Kw)	Speed(r/min)	Volume(M3/h)	Pressure(Pa)
3	1.5	2900	2205-1198	176-284
3	0.75	1450	614-878	220-122
3.5	2.2	2900	4380-3451	150-700
3.5	1.1	1450	1179-1393	299-166
4	1.1	1450	1320-1803	412-298
4	0.75	960	1925-1428	80-100
4.5	1.1	1450	2076-3159	495-231
4.5	0.75	960	2758-1932	100-200
5	2.2	1450	2848-4280	615-378
	1.1	960	4284-3129	100-200
	0.55	710	2961-1715	80-150
6	5.5	1450	14000-11900	150-500
	3	960	6888-10115	150-300
	1.1	710	3519-5137	385-223
7	7.5	1450	18900-16800	200-500
	3	960	5610-8342	548-371
	1.1	710	9660-7980	200-500
8	11	1450	28000-25060	100-200
	4	960	18200-16800	150-300
	2.2	710	13860-12000	100-200
10	18.5	960	26233-18743	1395-1104
10	7.5	710	12942-14252	637-805

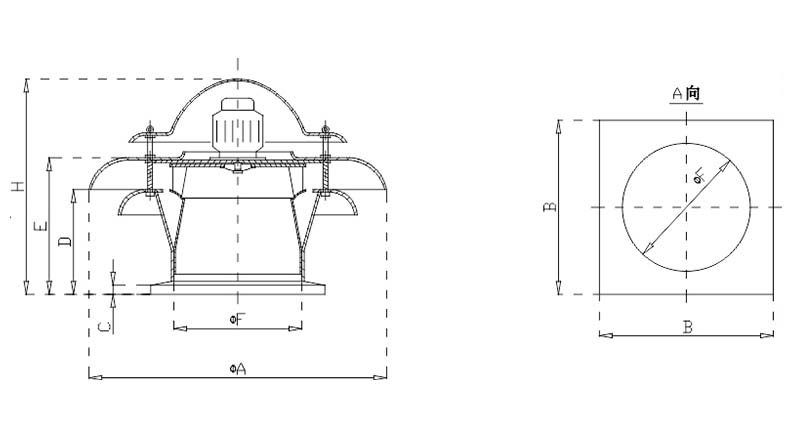

DWT-II型玻璃钢离心式屋顶通风机外形安装尺寸图

No3~No10。

机号	外形尺寸
NO	ΦA	B	C	D	E	ΦF	H
3	667	500	60	320	520	305	722
3.5	970	560	60	340	540	360	778
4	970	660	60	340	600	400	823
4.5	1143	700	60	400	700	460	853
5	1143	750	60	420	750	488	968
6	1280	840	60	480	910	580	1046
7	1280	900	60	500	930	710	1249
8	1410	1000	60	500	1060	800	1373
10	1760	1300	60	560	1260	1010	1580
