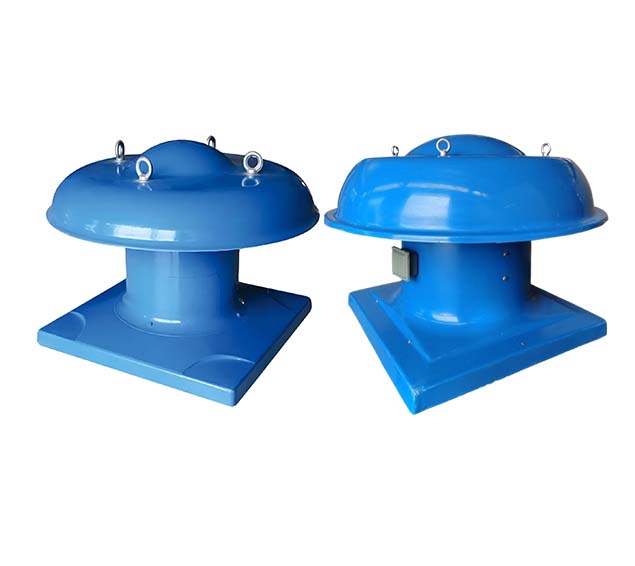

DWT-I型玻璃钢轴流式屋顶通风机

DWT-I型玻璃钢轴流式屋顶通风机采用模压一体成型技术，具有质轻高强，运行平稳，节能高效，防腐耐用的显著特点，是国家机构委员会推广使用的一种高效低压通风机，广泛适用于中低压、大流量的使用场所。如工矿企业、车间、仓库、体育馆、影剧院、发电厂、化验室、橡胶厂、汽车厂、摩托车厂及纺织、冶金等场所通风换气使用。

  1. 首页
  2. 玻璃钢屋顶风机
  3. DWT-I型玻璃钢轴流式屋顶通风机


DWT-I型玻璃钢轴流式屋顶通风机

风量：1900-53855(m³/h)
压力：90-285(Pa)
驱动方式：直连
产品简介：DWT-I型玻璃钢轴流式屋顶通风机叶轮、外壳均采用玻璃钢纤维和树脂模压制作而成。本系列风机具有造型美观，结构紧凑、强度高、重量轻、耐腐蚀、抗老化、耗电省、噪音低、运转可靠、经济实用、安装维修方便等特点。其所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒≤150mg/m3、气体温度≤60℃、相对湿度≤100%。

 13833893806


DWT-I型玻璃钢轴流式屋顶通风机特点

风机按叶轮直径分3#-11.2#11个机号，系列风量为1900-53855m³/h，全压为90-285pa，满足不同工况需要，实现节能降噪。

轮盘与叶片模压一体成型

其叶轮设计原理与DZ型轴流风机相同，采用宽叶片大弦空间扭曲，倾斜式叶片，可以低速运行时达到所需风量，风压，从而降低风机噪声。

风机外壳玻璃钢模压成型

高强度、高性能、防腐型、低风阻电机支架，新型、节能，可制作成防爆及防潮型；

传动方式

传动方式：选用各级电动机，与叶轮直接联接，机体外壳制成圆筒形，旋转方向为顺时针方向。风机根据用户需要可配手动或电动调节阀门，自垂百叶等

DWT-I型玻璃钢轴流式屋顶通风机性能参数表

风机主要由叶轮、机壳、进风口等部分配直联电机而组成。
No3~No11.2。

风机型号 功 率 转 速 流 量 全 压
Model(No) Power(Kw) Speed(r/min) Volume(M3/h) Pressure(Pa)
3 0.37 2900 3300-2600 181-232
0.18 1450 1900-2120 90-110
3.5 0.75 2900 4150-5320 150-230
0.37 1450 3320-2850 100-150
4 1.1 2900 7450-5300 193-250
0.55 1450 5700-4580 176-190
4.5 0.55 1450 6320-5800 125-140
0.37 1450 6067-5520 110-130
5 0.55 1450 8000-5600 135-191
0.37 960 7000-6400 113-131
6 1.5 1450 15000-13000 232-267
1.1 960 11000-9100 168-193
0.55 710 8500-7600 111-136
7 1.1 960 17500-12500 165-212
0.75 710 12000-9200 141-177
8 2.2 960 27000-23000 175-228
1.5 710 20000-16000 129-167
9 4 960 34500-24000 256-202
2.2 710 32000-24000 126-177
10 5.5 960 50000-39000 251-317
3 710 46000-35000 141-183
11.2 7.5 960 41000-53855 215-285

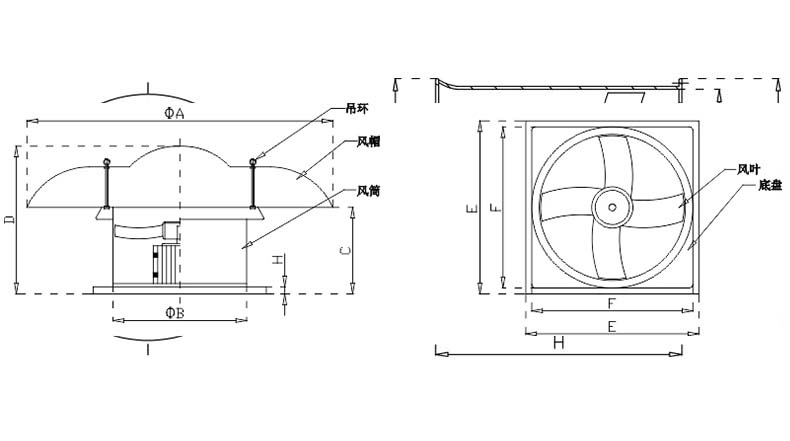

DWT-I型玻璃钢轴流式屋顶通风机外形安装尺寸图

No3~No11.2。

机 号 外形尺寸
NO ΦA ΦB C D E F H
3 667 305 300 550 500 485 68
3.5 970 360 340 610 560 520 68
4 970 400 350 620 660 610 68
4.5 1143 460 400 695 700 660 68
5 1143 488 440 740 750 710 68
6 1280 580 510 820 840 825 68
7 1280 710 520 836 900 860 68
8 1410 800 560 950 1000 940 68
9 1760 910 620 1000 1260 1210 68
10 1760 1010 730 1150 1310 1250 68
11.2 1760 1120 730 1200 1450 1350 68
