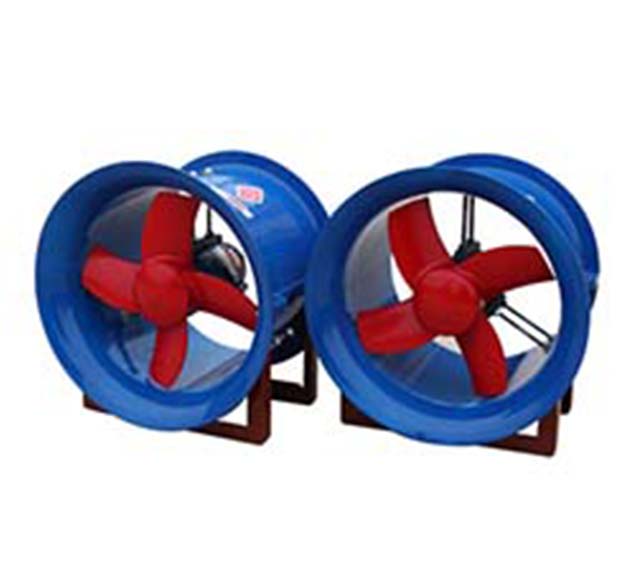

(B)FT35-11玻璃钢轴流通风机

(B)FT35-11型模压玻璃钢轴流风机采用模压一体成型技术，具有质轻高强，运行平稳，节能高效，防腐耐用的显著特点，是国家机构委员会推广使用的一种高效低压通风机，可用作工业厂房，机械制造、化工、印染、电镀、医药等行业；影剧院、宾馆、办公大楼、各种住宅等建筑。若将风壳去掉，亦可用作电风扇，也可在较长的排气管道内，间隔串联安装，以提高管道中的全压。

(B)FT35-11玻璃钢轴流通风机

风量：826-67829(m³/h)
压力：39-415(Pa)
驱动方式：直连
产品简介：FT35-11型玻璃钢轴流通风机叶轮、外壳均采用玻璃钢纤维和树脂模压制作而成。该系列风机具有结构简单、低噪音、安装简便、防腐性能良好、静压及效率高、运转平稳、机械振动小等特点。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒s 150mg/m3、气体温度≤60℃、相对湿度≤100%。BFT35-型玻璃钢防爆轴流通风机是根据客户的使用条件配置EXdl或EXdll类A、B等级防爆隔离型电机制作而成。可输送含有甲烷、乙烷、丙烷、苯乙烯、甲苯、二甲苯、一氧化碳、醋酸、煤油、汽油、呋喃等易燃、易爆挥发性气体。其性能参数和安装尺寸与FT35-11型玻璃钢轴流通风机一致。

13833893806

(B)FT35-11玻璃钢轴流通风机特点

(B)FT35-11型模压玻璃钢轴流机依叶轮直径的大小分为NO2.8、NO3.15、NO3.55、NO4、NO4.5、NO5、NO5.6、NO6.3、NO7.1、NO8、NO9、NO10、NO11.2十三种机号，每一种机号的叶片数都为4片。叶片又可装成15°、20°、30°、35°五种角度。因此，每一机号由于叶片安装角度的大小，主轴转速快慢的不同，风机的风压，风量及所消耗功率也不相同。

轮盘与叶片模压一体成型

具有质轻高强，运行平稳，节能高效，防腐耐用的显著特点。

风机外壳玻璃钢模压成型

高强度、高性能、防腐型、低风阻电机支架，新型、节能，可制作成防爆及防潮型；

传动方式

传动方式：选用各级电动机，与叶轮直接联接，机体外壳制成圆筒形，旋转方向为顺时针方向。

(b)T35-11玻璃钢轴流通风机性能参数表

风机主要由叶轮、机壳、进风口等部分配直联电机而组成。
No2.8~No11.2。

风机型号	功率	转速	流量	全压
Model(No)	Power(Kw)	Speed(r/min)	Volume(M3/h)	Pressure(Pa)
2.8	0.25	2900	2778	186
2.8	0.09	1450	1392	47
3.15	0.55	2900	4155	247
	0.37	2900	3418	189
	0.18	1450	2415	51
	0.12	1450	2078	62
3.55A	1.1	2900	5951	314
	0.75	2900	5380	280
	0.25	1450	3457	65
	0.18	1450	2981	78
4	1.5	2900	7685	354
	1.1	2900	6999	305
	0.37	1450	4945	83
	0.25	1450	4261	100
4.5	0.55	1450	6455	108
4.5	0.37	1450	6067	126
5	0.75	1450	8712	165
	0.55	1450	7907	146
	0.37	960	5768	72
5.6	1.1	1450	12239	206
	0.75	1450	10168	163
	0.37	960	8103	90
6.3	2.2	1450	17426	261
6.3	0.75	960	10472	101
7.1	2.2	1450	16501	251
7.1	1.1	960	16514	145
8	7.5	1450	35682	420
	5.5	1450	29644	332
	2.2	960	23624	184
9	4	960	33937	233
9	3	960	30532	206
10	7.5	960	46141	288
10	4	710	38333	227
11.2	11	960	64825	361
11.2	7.5	960	53855	285

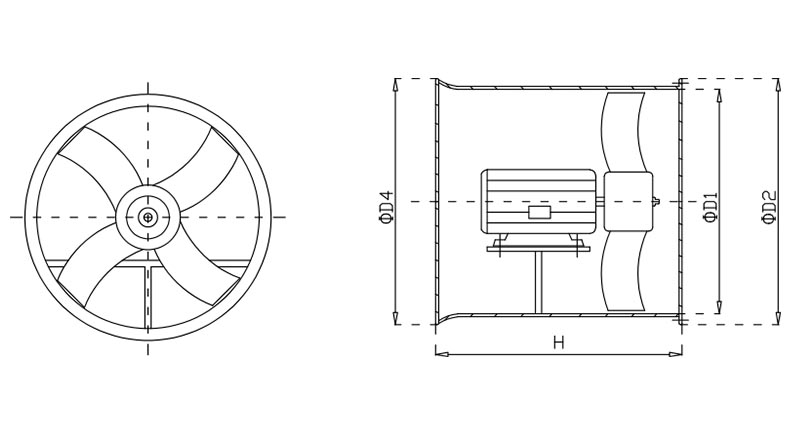

(B)T35-11玻璃钢轴流通风机外形安装尺寸图

No2.8A~No.8A。

机号	外形尺寸
NO	ΦD1	ΦD2	ΦD4	H
2.8	300	375	375	290
3.15	315	395	395	295
3.55	375	450	450	325
4	407	500	500	321
4.5	465	555	555	330
5	518	608	608	370
5.6	565	650	650	430
6.3	610	710	710	435
7.1	720	770	770	500
8	810	900	900	530
9	905	1030	1030	530
10	1000	1100	1100	650
11.2	1030	1250	1250	650
