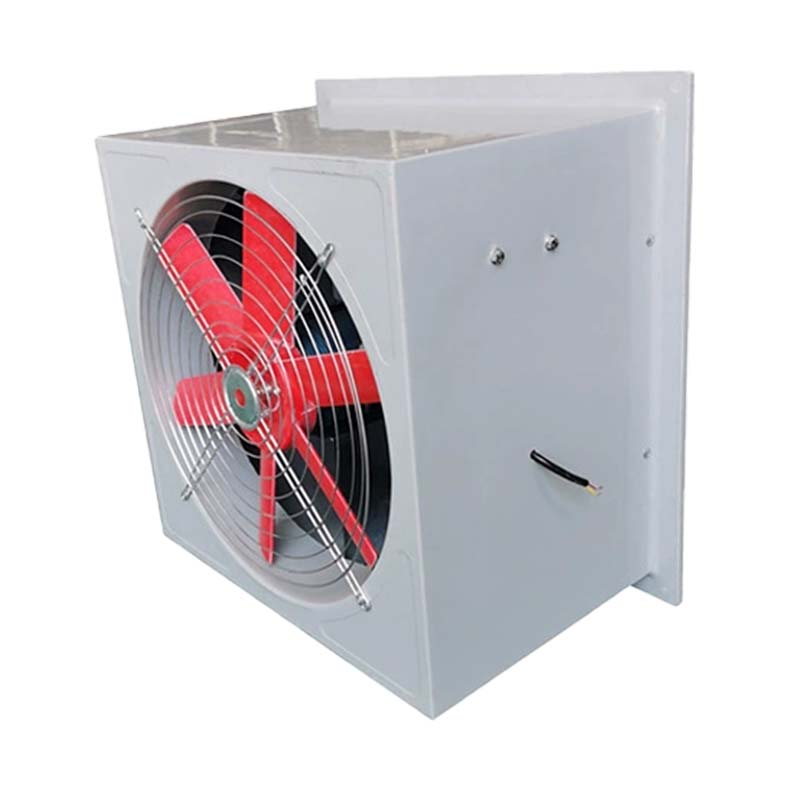

DFBZ系列方型壁式玻璃钢轴流通风机

风量：950-12000(m³/h)
压力：41-118(Pa)
驱动方式：直连
产品简介：DFBZ系列方型壁式玻璃钢轴流通风机叶轮、外壳均采用玻璃钢纤维和树脂模压制作而成。该系列风机具有结构简单、低噪音、安装简便、防腐性能良好、静压及效率高、运转平稳、机械振动小等特点。具有明显的效率高，运行平稳等优点，叶轮及外壳采用玻璃钢制成，具有防腐作用，广泛用于工矿企业，民用建筑，体育馆，各种娱乐场合的壁式排风。

 13833893806


DFBZ系列方型壁式玻璃钢轴流通风机特点

DFBZ系列方型壁式玻璃钢轴流通风机依叶轮直径的大小分为NO2.8、NO3.15、NO3.55、NO4、NO4.5、NO5、NO5.6、NO6.3等多种机号，每一种机号的叶片数都为4片。叶片又可装成15°、20°、30°、35°五种角度。因此，每一机号由于叶片安装角度的大小，主轴转速快慢的不同，风机的风压，风量及所消耗功率也不相同。

外形美观，安装方便

整机制成方形，安装前，墙体按不同机号预留  方孔，安装时风机从墙体外侧放入墙洞，外壳与墙体之间塞以橡皮或软木即可。

防雨和防自然风倒灌作用

风机出口靠外墙侧装有百叶风门，当风机停转时，百叶风门自动关闭以防止室外雨水和自然风向室内倒灌，风机运转时风门自动开启。

运行平稳，噪声低

风机进风口装有格栅，既能确保气流稳定，又能起到安全网作用，方形整体安装牢固，振动小，运行平稳，噪音低。

DFBZ系列方型壁式玻璃钢轴流通风机性能参数表

风机主要由叶轮、机壳、进风口等部分配直联电机而组成。
No2.8~No6.3。

风机型号 转 速 风 量 风 压 功 率 噪 声 重 量
Model(No) Speed(r/min) Volume(M3/h) Pressure(Pa) Power(Kw) Noise dB(A) Weight(kg)
2.8 1450 950 41 0.025 ≤55 16
1230 45 0.04 ≤60 17
1650 58 0.04 ≤60 17
3.2 1450 1720 56 0.04 ≤61 19
1940 62 0.06 ≤62 20
2250 68 0.09 ≤63 20
3.6 1450 2010 65 0.06 ≤62 22
2480 73 0.09 ≤63 22
3370 76 0.12 ≤63 23
4 1450 3540 89 0.12 ≤62 25
4080 95 0.18 ≤63 26
4470 109 0.25 ≤63 26
4.5 1450 4510 114 0.18 ≤64 28
5870 121 0.25 ≤65 29
6360 139 0.37 ≤66 32
5 1450 6170 135 0.25 ≤65 36
6920 142 0.37 ≤66 4
7890 147 0.55 ≤68 44
5.6 960 6400 78 0.37 ≤69 45
7410 82 0.37 ≤69 45
8060 94 0.37 ≤70 45
6.3 960 9760 92 0.37 ≤70 52
10570 102 0.37 ≤70 52
12000 118 0.75 ≤72 56

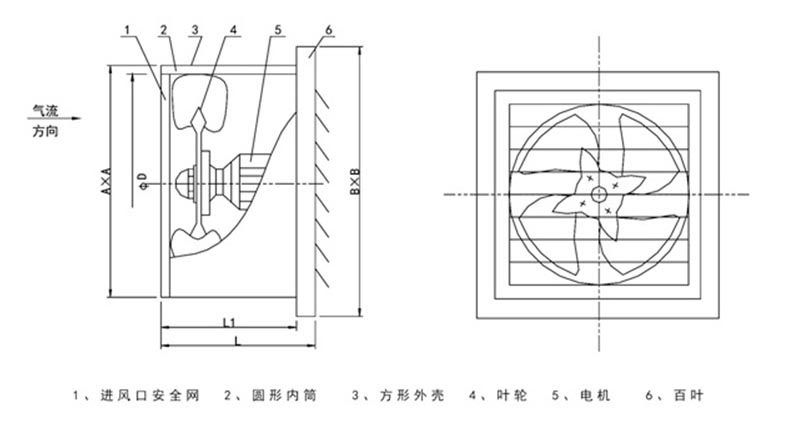

DFBZ系列方型壁式玻璃钢轴流通风机外形安装尺寸图

No2.8C~No.6.3C。

机 号 外形尺寸
NO D L L1 A*A B*B
2.8 288 280 255 350*350 400*400
3.2 328 290 265 390*390 440*440
3.6 368 310 285 430*430 480*480
4 408 350 325 470*470 530*530
4.5 458 360 335 520*520 580*580
5 510 375 350 580*580 640*640
5.6 570 375 350 640*640 700*700
6.3 640 395 370 710*710 770*770
