SYTF型玻璃钢中低压离心风机

SYTF玻璃钢中、低压离心风机

可广泛用于半导体、光电、PCB、光伏、化工、制药、新材料、新能源、有色金属、造纸、食品加工、电子、生物、光纤、冶金、VOC有机废气回收等各种酸碱有机腐蚀性气体的抽排风。

SYTF玻璃钢中低压离心风机

风量：1000-218000(m³/h)
压力：600-3600(Pa)
驱动方式：直连，皮带，轴动
产品特点：使用范围广泛，适用多种工况；高效节能（省电），为您创造利润，节省成本。本系列玻璃钢风机机壳、入口钟、叶轮均为纯玻璃钢，彻底改变了传统碳钢衬玻璃钢的制作工艺。机壳与铁架连接螺栓采用整体成形包覆处理方式，彻底解决了因腐蚀而造成螺栓损坏的现象。风机采用双层底座，不用拆地脚螺栓，可方便维护风机。

13833893806

SYTF型玻璃钢中低压离心风机心风机

SYTF中、低压FRP皮带式风机选型参数表

风机型号	功率KW				风量（CHM)	风压（Pa）
SYHF-4C	2.2	3	4	/	1000-4500	600-2000
SYHF-5C	4	5.5	7.5	11	2500-11000	600-2600
SYTF-6.5C	5.5	7.5	11	15	8000-16800	800-2600
SYTF-8C	15	18.5	22	30	15000-28000	1200-3200
SYTF-9.6C	22	30	37	45	20000-48000	1500-3200
SYTF-11.2C	30	37	45	55	35000-63000	1500-3200
SYTF-13C	45	55	75	90	45000-82000	1500-3200
SYTF-14.5C	55	75	90	110	50000-95000	1500-3600
SYTF-16C	75	90	110	132	62000-125000	1500-3600
SYTF-18C	110	132	160	200	115000-218000	1500-3600

SYTF系列离心风机性能曲线总表

若以需求风量30000CMH，静压2000Pa为例，则根据下列性能曲线总表所表示，选出适用的SYTF-9.6C。

SYTF-4C

玻璃钢中、低压离心风机

SYTF-5C

玻璃钢中、低压离心风机

SYTF-6.5C

玻璃钢中、低压离心风机

SYTF-8C

玻璃钢中、低压离心风机

SYTF-9.6C

玻璃钢中、低压离心风机

SYTF-11.2C

玻璃钢中、低压离心风机

SYTF-13C

玻璃钢中、低压离心风机

SYTF-14.5C

玻璃钢中、低压离心风机

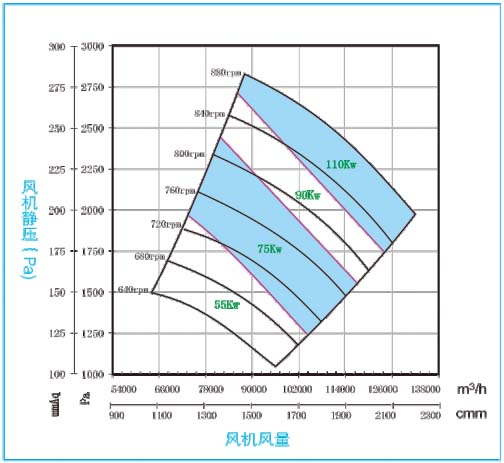

SYTF-16C

玻璃钢中、低压离心风机

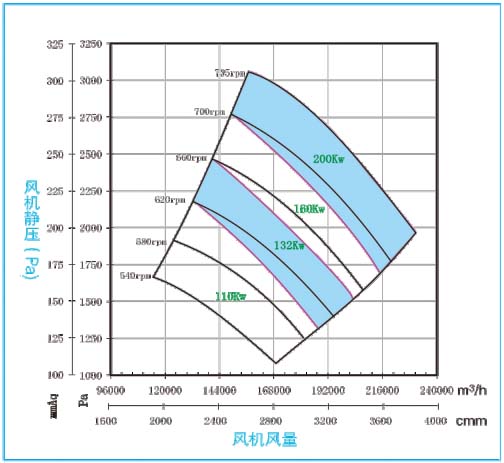

SYTF-18C

玻璃钢中、低压离心风机

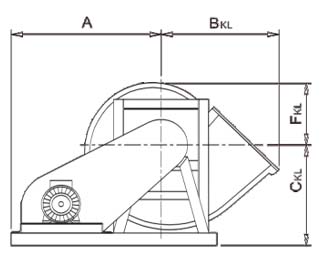

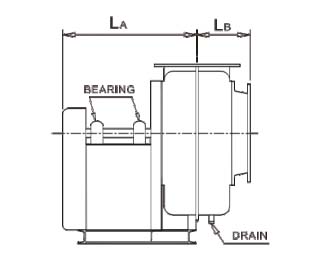

SYTF系列离心风机本体尺寸图

A向

C向

E向

K向

B向

D向

F向

L向

BODY

SYTF中、低压FRP皮带式风机本体尺寸表

风机型号	A	B	BKL	CAB	CCD	CEF	CKL	D	E	FCD	FKL	LA	LB
SYHF-4C	730	318	576	552	570	552	552	496	271	344	317	595	235
SYHF-5C	820	387	712	645	700	645	645	620	335	410	372	720	290
SYTF-6.5C	970	490	912	785	885	785	785	790	430	531	482	846	351
SYTF-8C	1120	626	114	940	1040	940	940	950	480	614	556	980	400
SYTF-9.6C	1331	777	1384	1000	1280	1130	1130	1180	655	799	726	1150	481
SYTF-11.2C	1595	854	1556	1100	1500	1250	1250	1347	772	893	804	1235	534
SYTF-13C	1690	1000	1793	1650	1450	1200	1450	1535	860	1035	939	1438	635
SYTF-14.5C	1910	1120	1994	1290	1820	1470	1470	1700	950	1167	1051	1610	650
SYTF-16C	1990	1204	2199	1290	2044	1500	1610	1905	1075	1197	1090	1648	745
SYTF-18C	1796	1400	2531	1600	2320	1920	2200	2180	1200	1481	1324	1964	1000

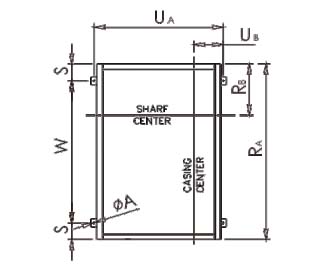

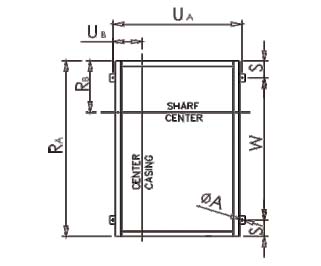

SYTF系列离心风机底座尺寸图

BASE

BASE

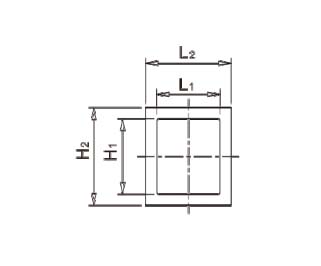

OUTLET

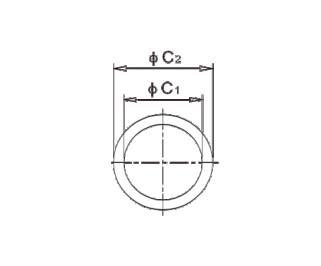

INLET

SYTF中、低压FRP皮带式风机底座尺寸表

风机型号	BASE							INLET		OUTLET
风机型号	RA	RB	UA	UB	S	W	A	C1	C2	L1	L2	H1	H2
SYHF-4C	1000	270	586	25	100	800	20	350	440	280	380	350	450
SYHF-5C	1150	330	721	20	125	900	20	450	550	350	470	450	570
SYTF-6.5C	1350	380	851	25	125	1100	20	600	690	480	595	600	725
SYTF-8C	1600	480	941	24	125	1350	20	750	840	550	690	800	940

风机型号	BASE								INLET		OUTLET
风机型号	RA	RB	UA	UB	N	S	W	A	C1	C2	L1	L2	H1	H2
SYTF-9.6C	1542	782	2000	1338	430	150	850	20	900	1010	700	850	900	1050
SYTF-11.2C	1680	820	2350	1510	480	150	1025	20	1000	1120	800	950	1000	1150
SYTF-13C	1935	860	2550	1720	603	150	1125	20	1200	1350	950	1100	1200	1350
SYTF-14.5C	2105	970	2900	1980	595	150	1300	20	1350	1500	1000	1150	1350	1500
SYTF-16C	2225	978	2860	1980	648	150	1280	20	1500	1620	1100	1280	1500	1670
SYTF-18C	3250	1200	3500	2400	824	150	1400	20	1800	1960	1440	1600	1800	1960
