离心引风机与离心送风机系统工程指南
离心引风机和离心送风机是两种常见的通风设备，它们在功能和工作原理上有一些区别。从流体力学原理到应用场景的全维度解析，掌握气流双向控制艺术，缔造智慧通风新生态！
一、系统功能定位对比矩阵
1.1 易燃易爆气体输送安全阈值
| 核心参数 | 离心引风机（排风系统） | 离心送风机（新风系统） |
|---|---|---|
| 核心功能 | 负压抽排污染物 | 正压输送洁净空气 |
| 压力特性 | 工作压力：-500～-3000 Pa | 工作压力：+300～+1500 Pa |
| 典型应用 | 厨房排油烟/实验室废气/车间粉尘 | 洁净室送风/楼宇新风/工艺补风 |
| 系统拓扑 | 末端设备→主管道→净化装置→风机 | 风机→过滤段→温湿度处理→分配管网 |
二、流体动力学特性对比

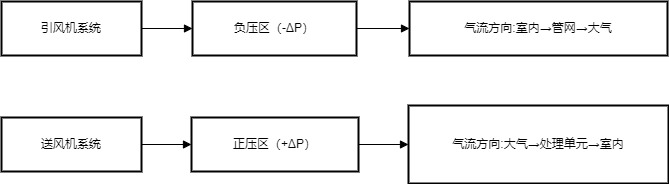

2.1 压力梯度分布
2.2 性能曲线差异
| 工况点 | 引风机特性 | 送风机特性 |
|---|---|---|
| 最佳效率区 | 75%~110%额定流量 | 60%~100%额定流量 |
| 失速临界值 | 静压下降15%时报警 | 静压上升20%时保护停机 |
| 喘振线 | 陡峭的下垂曲线（Q-H曲线） | 平缓的驼峰曲线（Q-H曲线） |
三、核心部件技术差异
3.1 叶轮设计规范
| 参数 | 引风机叶轮 | 送风机叶轮 |
|---|---|---|
| 叶片型式 | 后向多翼型（防积灰设计） | 前向圆弧型（高效导流） |
| 材质要求 | 玻璃钢、316L不锈钢（耐腐蚀） | 镀锌钢板（表面钝化处理） |
| 动平衡等级 | G6.3（ISO 1940） | G4.0（ISO 1940） |
| 最大线速度 | ≤130 m/s（含防磨涂层） | ≤95 m/s（精密铸造 |
3.2 驱动系统配置
- 引风机：变频器需配置自动清灰模式（每周强制120%超频运行5分钟），轴承冷却采用外循环油冷系统（油温≤65℃）。
- 送风机：配置初效过滤器压差监控（ΔP≥450Pa报警），电机需内置PTC温度保护元件（Class B级绝缘）。
四、系统集成关键技术
4.1 管网设计准则
| 要素 | 引风系统 | 送风系统 |
|---|---|---|
| 风速范围 | 主管道12～18 m/s | ≤80%自燃温度（T类考核） |
| 局部阻力控制 | 弯头R/D≥1.5 | 8kV接触放电无引燃 |
| 泄漏率要求 | ≤3%（EN 1751标准） | ≤1.5%（EN 1751标准） |
| 消声措施 | 阻抗复合式消声器（25dB(A)@63Hz） | 微穿孔板消声器（NR35标准） |
4.2 智能控制系统
- 引风机：VOCs浓度联动控制（PID调节），火花探测自动灭火装置（响应时间＜50ms）。
- 送风机：CO₂浓度反馈调节（0-2000ppm量程），HEPA过滤器寿命预测算法（压差趋势分析）。
五、典型工程案例参数
5.1 电子厂洁净车间系统
| 参数 | 送风机配置 | 引风机配置 |
|---|---|---|
| 风量 | 15,000 m³/h | 12,000 m³/h |
| 静压 | +800 Pa | -1200 Pa |
| 过滤等级 | H13（EN 1822） | F9（EN 779） |
| 能耗指数 | 0.35 kW/(m³/h) | 0.45 kW/(m³/h) |
5.2 商业厨房排风系统
- 油烟捕捉效率：≥95%（GB 18483）。
- 防火阀熔断温度：150℃（带手动复位）。
- 日常维护周期：每月清洗叶轮油脂。
选型黄金法则：
- 压差平衡原则：送风量=引风量×（1+10%渗透补偿）
- 噪声控制：系统总声压级≤NR45（ISO 7235）
- 抗震设计：满足SSE地震工况（SL-2等级）
特别警示：
- 高温排风系统（＞80℃）需采用耐热硅胶密封件
- 医药车间送风须符合GMP动态A级标准
- 防爆场所引风机需满足ATEX 94/9/EC指令
