离心风机全生命周期维护工程手册
基于ISO 18436-3标准的预防性维护体系构建，践行预防性维护理念，构建零故障运行新生态！
一、润滑系统精益管理
1.1 润滑油品技术规范
| 参数指标 | 标准值 | 检测方法 |
|---|---|---|
| 运动粘度（40℃） | ISO VG 32（±10%） | ASTM D445 |
| 酸值（mgKOH/g） | ≤0.5 | ASTM D664 |
| 污染度等级 | NAS 1638 Class 8级以下 | 颗粒计数器分析法 |
| 水分含量 | ≤0.1%（体积比） | ASTM E203 |

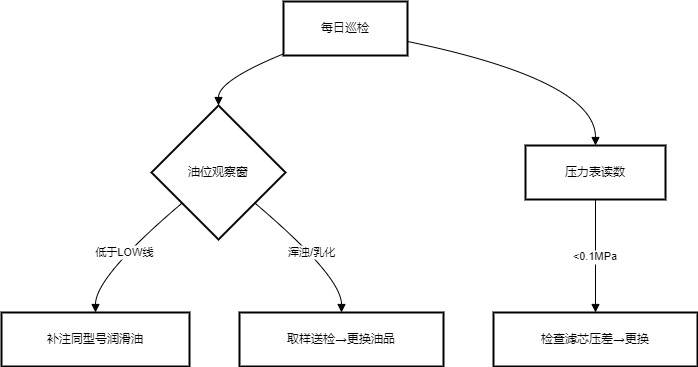

维护流程：
二、传动系统精准运维
2.1 皮带传动维护矩阵
| 维护项目 | 技术标准 | 专用工具 |
|---|---|---|
| 皮带张力检测 | 挠度=1.6mm/100mm跨距 | TL-2000张力计 |
| 皮带轮对中度 | ≤0.5mm（激光对中仪） | ROTALIGN Ultra系统 |
| 皮带磨损检测 | 裂纹深度＜1/3皮带厚度 | 皮带槽深度规 |
调整步骤
- 松开电机地脚螺栓（扭矩扳手设定至160N·m）
- 调节丝杠使皮带张力达到标准值（同步监测电流波动＜5%）
- 使用激光对中仪校准轴向偏差（公差带控制在绿色区域）
三、进风系统深度维保
3.1 空气过滤器维护规程
三级过滤体系：
初级过滤（G4级）→中效过滤（F7级）→高效过滤（H13级）
3.2 清洗标准：
- 压差报警值：250Pa（更换阈值）
- 超声波清洗参数：40kHz/30min（中性清洗剂）
- 干燥标准：含水率＜3%（红外快速测定仪）
3.3 注意要点：：
- 严禁使用压缩空气反向吹扫（避免纤维断裂）
- 每周执行透光率检测（≥85%为合格）
四、安全装置智能监控
4.1 安全阀校验参数
| 校验项目 | 标准值 | 测试频率 |
|---|---|---|
| 启跳压力 | 1.1×工作压力±3% | 季度校验 |
| 回座压差 | ≤10%启跳压力 | 年度深度维护 |
| 密封性测试 | 气泡检测法（零泄漏） | 每次维护后必检 |
在线监测系统：
- 安装压力变送器（4-20mA输出）。
- 设置DCS联锁保护（超压自动停机）
五、设备状态预测性维护
5.1 振动监测标准（ISO 10816-3）
| 转速范围（rpm） | 报警阈值（mm/s RMS） | 停机阈值（mm/s RMS） |
|---|---|---|
| ＜1000 | 4.5 | 7.1 |
| 1000-3000 | 7.1 | 11.2 |
频谱分析重点：
- 1×转频：动平衡问题。
- 2×转频：对中不良
- 叶片通过频率：叶轮损伤
5.2 温度监测规范
| 监测点 | 正常范围（℃） | 报警阈值（℃） |
|---|---|---|
| 轴承箱外壳 | ＜75（环境+40） | 90 |
| 电机绕组 | ＜130（B级绝缘） | 155 |
| 联轴器部位 | ＜65 | 80 |
六、黄金维护周期表
| 维护等级 | 执行内容 | 周期 |
|---|---|---|
| R1级（每日） | 油位/压力/异响检查 | 每班次 |
| R2级（每周） | 皮带张力/过滤器压差检测 | 7±1天 |
| R3级（月度） | 润滑油品分析/安全阀功能性测试 | 30±3天 |
| R4级（年度） | 轴承间隙测量/叶轮动平衡校正 | 365±15天 |
工程警示：
- 严禁在运转状态下进行皮带调整（遵循LOTO上锁挂牌程序）
- 油品混用将导致添加剂失效（不同品牌需做相容性试验）
- 叶轮积灰超过500g必须停机清理（动平衡破坏风险）
