实验室离心风机系统选型工程指南
基于ASHRAE 110标准的综合决策体系，掌握系统匹配原理，构建智慧实验室通风新生态！
一、核心参数计算规范
1.1 风量-风压匹配模型
参数说明：
- Q：系统风量需求（考虑20%裕量）
- A：通风柜操作面开口面积（m²）
- v：面风速（0.3-0.5m/s，VAV系统需提升至0.8m/s）
- Pt：系统总压（含动压补偿）
工况修正系数：
| 工况类型 | 海拔修正系数 | 温度修正系数 |
|---|---|---|
| 常规实验室（≤500m） | 1.0 | 0.95-1.05 |
| 高原实验室 | 1.15 | 0.85 |
| 恒温恒湿室 | 1.0 | 1.12 |
二、介质特性应对矩阵
2.1 材料选用对照表
| 介质成分 | 推荐材质 | 表面处理标准 |
|---|---|---|
| 常规空气（无腐蚀） | 304不锈钢/PP | Ra≤3.2μm（电解抛光） |
| 酸性气体（HCl/H2S） | FRP（乙烯基酯树脂基） | 2mm耐腐蚀涂层 |
| 有机溶剂蒸汽 | 316L不锈钢 | 钝化处理（ASTM A967） |
| 含尘气流（＞5mg/m³） | 耐磨铝合金（AL6061-T6） | 碳化钨喷涂（HVOF） |
特殊配置要求：
- 防爆认证：ATEX II 2G Ex db IIC T4（氢气环境）
- 密封等级：IP55（室外安装）/IP44（室内）
三、驱动系统选型逻辑

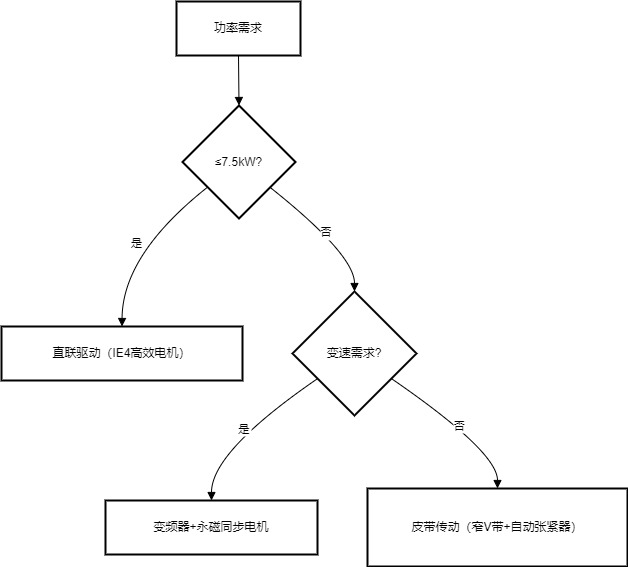

3.1 传动方式决策树
3.2 转速控制原则
- 化学实验室：≤1450rpm（噪声＜65dB(A)）
- 生物安全实验室：变频调速（30-100%无级调节）
四、噪声控制体系设计
4.1 消声系统配置方案
| 噪声源 | 治理措施 | 降噪量(dB(A)) |
|---|---|---|
| 进气噪声 | 阻抗复合消声器（L/D≥2） | 18-22 |
| 壳体辐射噪声 | 隔声罩（1.5mm钢板+50mm吸声棉） | 25-30 |
| 管道再生噪声 | 柔性连接+阻尼包扎（λ＞2kg/m²） | 12-15 |
实验室允许噪声级：
- 常规实验区：≤60dB(A)
- 精密仪器室：≤55dB(A)
- 动物房：≤45dB(A)
五、智能控制系统集成
5.1 控制模块功能矩阵
| 控制层级 | 核心功能 | 通信协议 |
|---|---|---|
| 设备层 | 变频调速/故障诊断 | Modbus RTU |
| 系统层 | 风量自适应调节/能耗分析 | BACnet MS/TP |
| 管理平台层 | 数字孪生/预测性维护 | OPC UA |
安全联锁配置：
- 通风柜面风速监测（±10%调节精度）
- 应急排风模式（30秒内切换至最大风量）
六、黄金选型流程
- 需求确认：明确实验室类型（生化/物理/医药）
- 风量计算：按换气次数法/NVAC 9.0标准
- 压损核算：运用Pipe-Flow Expert软件建模
- 材质选择：基于介质腐蚀性分析报告
- 驱动匹配：校核功率-转速曲线（NEMA MG1）
- 智能配置：集成IoT传感器（温/湿/压监测）
工程警示：
- 禁止选用前向叶轮（效率＜65%，易积灰）
- 排氢系统必须设置接地装置（电阻＜4Ω）
- VAV系统需配置压力无关型风阀（精度±5%）
