玻璃钢风机系统故障诊断与维保工程手册
基于故障树分析（FTA）的全生命周期管理方案，掌握故障演化规律，构建预测性维护新范式！
一、振动故障图谱解析
1.1 振动频谱特征诊断矩阵
| 振动频率特征 | 故障类型 | 处置规范（ISO 10816-3） |
|---|---|---|
| 1×转频峰值突出 | 动平衡失效 | 现场动平衡校正（G2.5级） |
| 2×/3×转频谐波 | 联轴器对中不良 | 激光对中（偏差≤0.05mm/m） |
| 宽频随机振动 | 基础刚度不足 | 浇筑钢筋混凝土基座（C30标准） |
| 高频共振（>1kHz） | 叶片与入口环干涉 | 间隙调整（≥3‰叶轮直径） |
1.2 动平衡校正技术参数
- U= 9549×M×r/n
(U: 残余不平衡量 g\cdotpmm; M: 转子质量 kg; r: 校正半径 mm; n: 转速 rpm) - 执行标准：ISO 1940 G6.3级（通用工业）,API 617 G2.5级（关键工艺）。
二、噪声超标治理方案

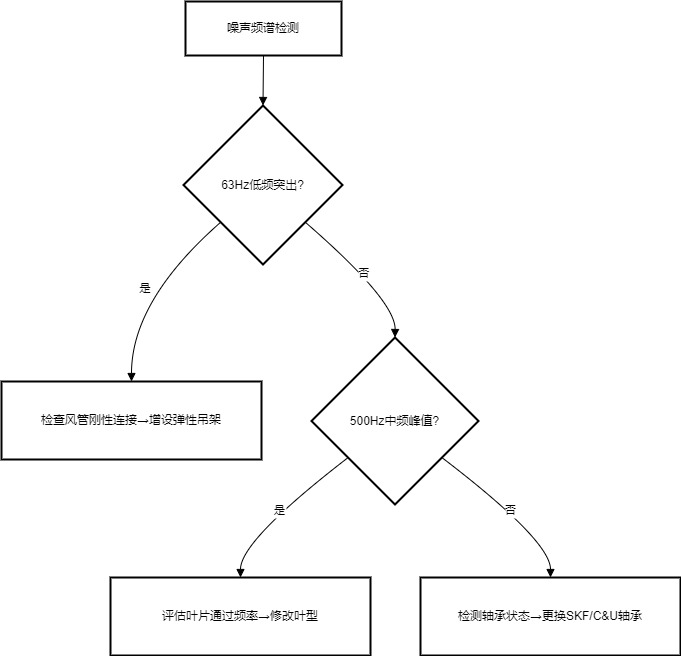

2.1 噪声频谱分析与应对
2.2 降噪工程实施标准
| 措施类型 | 技术参数 | 降噪效果（dB(A)） |
|---|---|---|
| 阻抗复合消声器 | 穿孔率30%+玻璃棉容重48kg/m³ | 15~22 |
| 柔性连接段 | 硅钛布+不锈钢丝网增强 | 8~12 |
| 隔声罩体 | 2mm镀锌板+50mm岩棉（λ=0.038） | 20~25 |
2.3 功率核算公式
- 标准工况功率模型：P=（ Q×Pst） /（3600×1000×η）(kW)
- 效率η取值规则：后向叶片风机：65%~82%，前向多翼风机：55%~75%，径向叶片风机：50%~70%。
非标工况修正因子
| 工况特征 | 修正系数 | 适用场景 |
|---|---|---|
| 高温气体（>80℃） | ×1.15 | 锅炉引风系统 |
| 高海拔（>1000m） | ×1.1 | 高原地区安装 |
| 含尘气体（>50mg/m³） | ×1.2 | 矿山/水泥厂除尘系统 |
三、电气系统故障树分析
3.1 电流过载故障诊断树
电流超限
├─机械负载过大
│ ├─系统阻力＞设计值（实测 vs 曲线）
│ └─介质密度超标（温度/组分补偿）
├─电气故障
│ ├─相间绝缘电阻＜50MΩ（2500V摇表）
│ └─变频器载波频率设置错误
└─操作失误
├─观察窗未开启（加装限位开关）
└─反转运行（相序检测保护）
3.2 电机保护整定原则
- 热过载保护：1.05In ≤ 设定值 ≤ 1.2In。
- 堵转保护：瞬时动作值=6In（躲过启动电流）。
- 接地故障保护：≤0.1In（剩余电流检测）。
四、性能衰减系统治理
4.1 风量补偿计算公式
修正因子：
- 皮带打滑补偿系数：1.03~1.08。
- 法兰泄漏补偿系数：1.05（ΔP＞10%）
4.2 皮带传动维保规范
| 检测项目 | 标准值 | 测量方法 |
|---|---|---|
| 皮带张紧力 | 挠度=1.6mm/100mm跨距 | 张力计（±5N精度） |
| 皮带轮对中度 | ≤0.4mm（激光对中仪） | 双表法/激光校准 |
| 多组皮带长度差 | ≤3mm（整套更换原则） | 专用量具对比测量 |
五、预防性维护体系构建
5.1 关键部件更换周期
| 部件名称 | MTBF（小时） | 检测技术 |
|---|---|---|
| 玻璃钢叶轮 | 30,000 | 超声波探伤（＞2mm缺陷） |
| 耐腐蚀轴承 | 16,000 | 振动速度有效值＞4.5mm/s |
| 三角皮带 | 8,000 | 硬度计检测（＞70 Shore A） |
5.2 智能运维系统架构
SCADA系统
├─振动监测（4-20mA加速度传感器）
├─温度监测（PT100植入绕组）
├─腐蚀监测（电化学探针）
└─效能分析（数字孪生模型）黄金维保法则：
- 每月执行红外热成像检测（温差＞15℃预警）
- 每季进行振动频谱建档（趋势分析＞20%增幅报警）
- 年度大修必须包含叶轮NDT检测（ASTM E114标准）
工程警示：
- 介质含Cl⁻＞200ppm时应采用乙烯基酯树脂基体
- 极限工作温度不得超越FRP玻璃化转变温度（Tg≥120℃）
- 高空作业必须遵守GB 30871危险作业规范
