玻璃钢风机输送易燃易爆气体工程指南
我们提供易燃易爆工况风机定制服务，涵盖：ATEX/IECEx认证支持 、CFD流场防爆仿真、全生命周期监测系统，从材料改性到系统防爆的全链条解决方案，用材料科学重塑安全边界，让玻璃钢风机在爆燃环境风险中从容起舞！
一、核心挑战与技术突破点
1.1 易燃易爆气体输送安全阈值
| 气体类型 | 爆炸极限（体积%） | 最小点燃能量（mJ） | 典型工况要求 |
|---|---|---|---|
| 甲烷（CH₄） | 5%~15% | 0.28 | 8.5/10 |
| 苯乙烯（C₈H₈） | 1.1%~6.1% | 0.24 | 初始成本×1.2 |
| 氢气（H₂） | 4%~75% | 0.017 | 材质氢脆指数≤HRC22 |

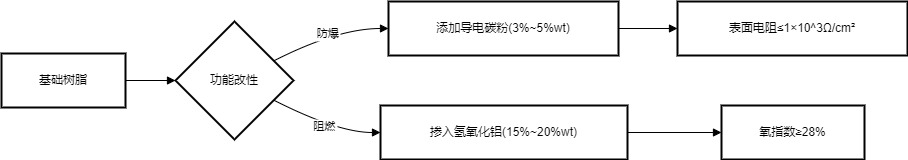

1.2 玻璃钢改性技术路径
二、防爆系统集成方案
2.1 防爆电机选型标准
| 参数 | Ex d IIB T3级要求 | Ex de IIC T4级要求 |
|---|---|---|
| 防护等级 | IP55 | IP66 |
| 温升限值 | 80K（F级绝缘 | 70K（H级绝缘） |
| 轴承防爆 | 迷宫式密封 | 陶瓷轴承+惰性气体冲洗 |
| 典型品牌 | Wannan EXD系列 | Siemens SIMOTICS XP系列 |
2.2 本体防爆设计规范
- 叶轮防爆处理 ：碳纤维增强层（碳粉含量≥5%）；表面粗糙度Ra≤3.2μm（抑制静电积聚）。
- 壳体导静电设计：铜箔接地网（间距≤200mm）；接地电阻≤10Ω（IEC 60079-0）。
三、阻燃体系构建
3.1 树脂阻燃改性技术
| 阻燃剂类型 | 添加比例 | 氧指数提升 | 热变形温度保持率 |
|---|---|---|---|
| 氢氧化铝 | 18% | 32%↑28% | 92% |
| 溴化环氧树脂 | 12% | 35%↑28% | 88% |
| 纳米粘土 | 5% | 30%↑28% | 95% |
3.2 结构防火设计
- 隔爆层设置：壳体内部加装陶瓷纤维毡（厚度≥10mm）。
- 火势阻断：进出风口配置自动防火阀（熔断温度150℃）。
四、系统集成认证要求
4.1 国际防爆认证体系
| 认证标准 | 检测项目 | 典型指标 |
|---|---|---|
| ATEX 2014/34/EU | 最大表面温度试验 | ≤80%自燃温度（T类考核） |
| IECEx | 静电放电测试 | 8kV接触放电无引燃 |
| NEC 505 | 气体组别适应性 | I类Div 1认证 |
4.2 国内强制认证
- 防爆合格证（NEPSI检测）。
- 阻燃性能测试（GB/T 2408 V-0级）。
五、工程应用案例——化工厂VOCs治理系统
5.1 工况参数
- 介质：苯系物（爆炸下限1.2%）。
- 温度：80℃。
- 风量：12,000m³/h。
5.2 风机配置
| 组件 | 技术规格 |
|---|---|
| 叶轮 | 碳粉改性FRP（表面电阻5×10²Ω） |
| 电机 | Ex d IIB T3防爆型（ABB AMA系列） |
| 壳体 | 氢氧化铝阻燃层+铜箔接地网 |
| 控制系统 | 本安型变频器（带火花能量监控） |
5.3 运行数据
- 静电积累量：＜0.1kV
- 壳体表面温度：≤65℃
- 连续安全运行时长：＞8000小时
特别警示：
- 输送氢气等IIC类气体需采用Ex de级防爆设计
- 定期检测接地系统阻抗（季度检测≤10Ω）
- 阻燃剂添加量需通过热重分析（TGA）优化
