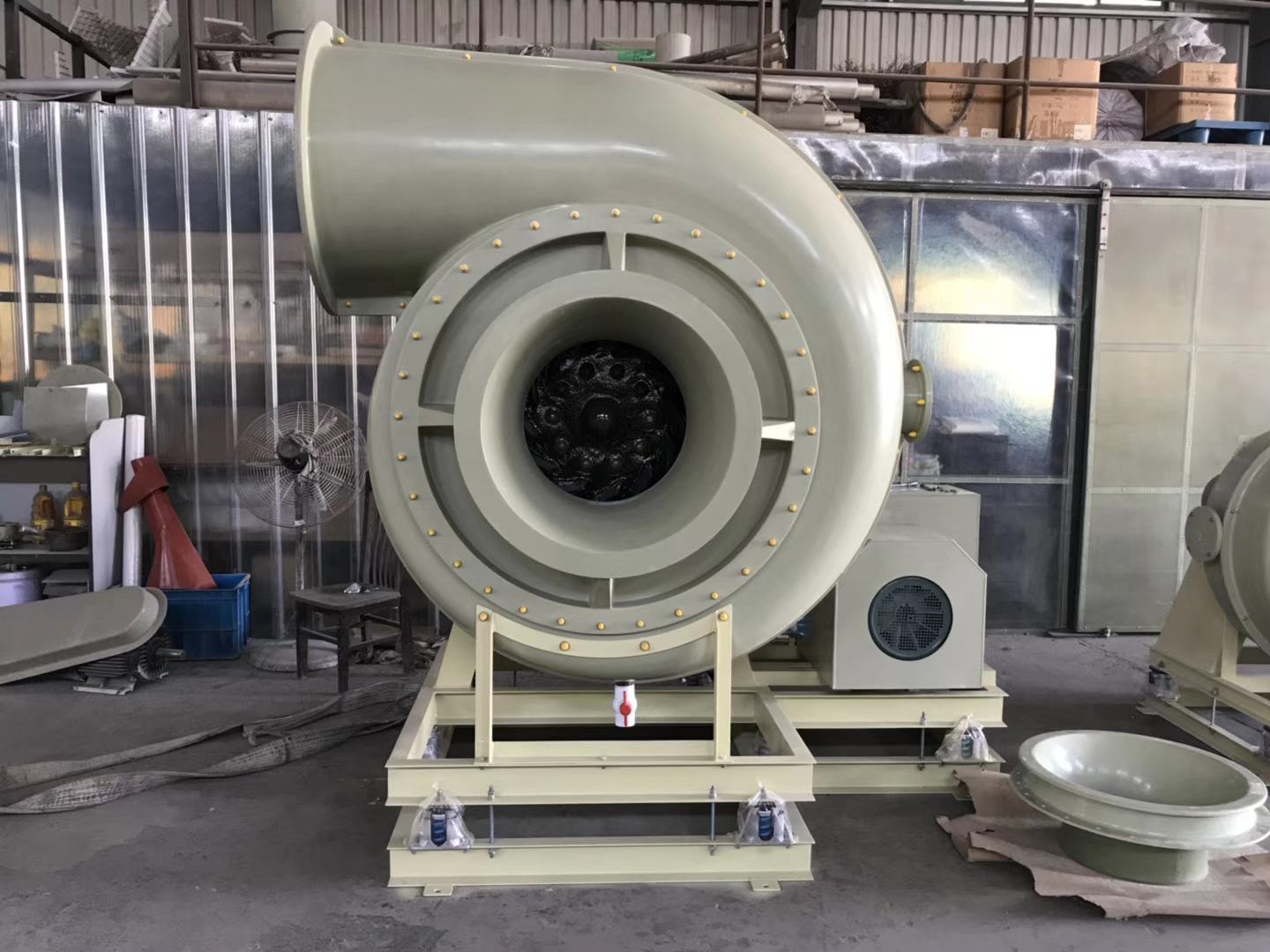

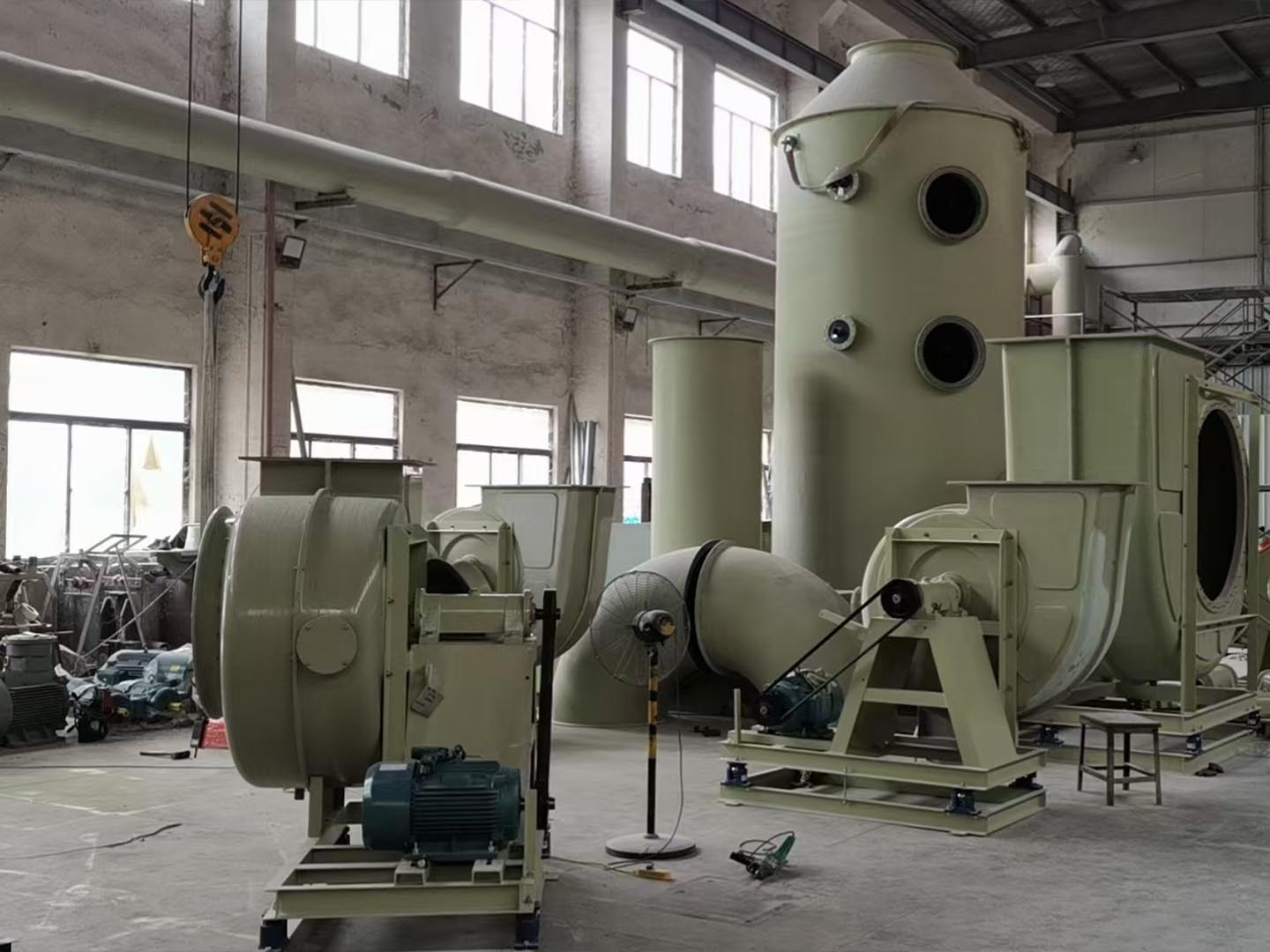

离心风机振动故障全流程诊断
我们的设备健康管理（EHM）系统集成振动、温度、油液多参数监测，提供：振动故障智能诊断、 维修策略优化 、寿命周期成本分析。从即时处理到长效防控的系统化对策，根治振动顽疾，重塑离心风机稳定运行基因！
一、振动故障分级与评估标准
1.1 振动烈度阈值（依据ISO 10816-3）
| 振动速度有效值（mm/s） | 状态评估 | 响应时效 |
|---|---|---|
| ≤4.5 | 正常 | 常规巡检 |
| 4.5~7.1 | 预警状态 | 72h内诊断 |
| 7.1~11.2 | 危险状态 | 立即停机检修 |
| ＞11.2 | 严重故障 | 紧急停机并隔离 |
1.2 频谱特征诊断图谱
| 振动主频 | 故障指向 | 特征参数 |
|---|---|---|
| 1×RPM | 转子不平衡/基础松动 | 相位差＞30° |
| 2×RPM | 联轴器不对中 | 轴向振动＞径向振动 |
| RPM高频谐波 | 轴承损伤（剥落/点蚀） | 峭度指标＞4.0 |
| 随机宽带 | 气流激振/喘振 | 振幅随流量突变 |
二、精准排查流程与工具配置

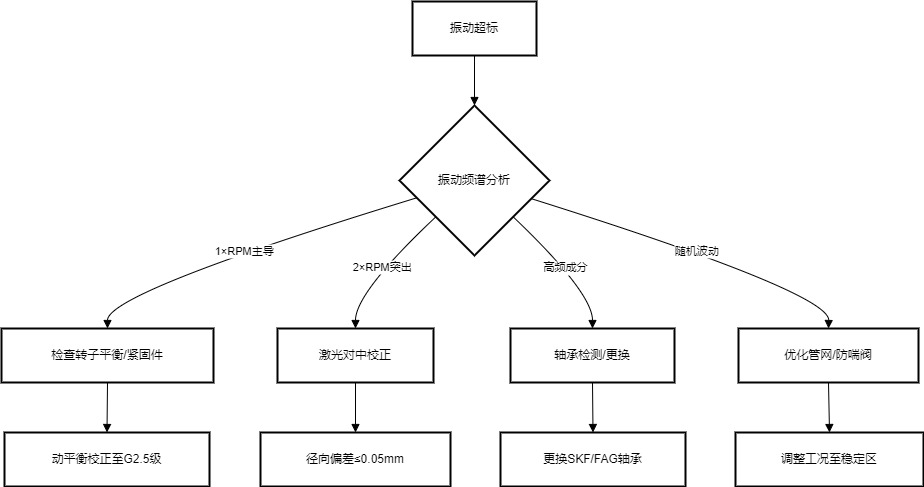

2.1 分级诊断决策树
2.2 检测工具包配置
| 工具类型 | 型号示例 | 核心功能 |
|---|---|---|
| 振动分析仪 | CSI 2140 | 频谱分析/包络解调 |
| 激光对中仪 | Fixturlaser NXA | 三维偏差测量精度±0.01mm |
| 动平衡仪 | Schenck VIBROTEST | 现场平衡精度0.1g·mm/kg |
| 热像仪 | FLIR T840 | 轴承温升监测（±2℃） |
三、八大故障根治方案
3.1 机械失衡治理（占比40%）
- 动平衡校正流程：拆除叶轮进行静平衡（残余量≤5g），装机后实施现场动平衡（目标G2.5级），配重块焊接定位（误差≤±3°）。
- 典型数据：某厂排风机经平衡后振动值从8.2mm/s降至1.8mm/s
3.2 对中偏差修正（占比25%）
- 激光对中标准：径向偏差：≤0.05mm，角度偏差：≤0.05mm/m
- 软脚判定：单地脚螺栓预紧力变化＞20%时需加垫片补偿
3.3 轴承系统翻新（占比20%）
- 轴承更换技术规范：
| 参数 | 要求 |
|---|---|
| 游隙选择 | C3组隙（高温工况） |
| 安装过盈量 | 轴径0.002~0.003D |
| 润滑脂填充量 | 轴承腔容积的30%~40% |
3.4 气流激振抑制
- 喘振防控措施：加装回流阀（开启阈值：压升＞15%设计值），进气导叶角度调节（响应时间＜2s）。
- 涡流抑制设计：扩压器叶片优化（扩散角＜8°），环形稳流器（蜂窝结构，孔径≤10mm）。
四、长效防控体系构建
4.1 预防性维护制度
| 维护项目 | 周期 | 执行标准 |
|---|---|---|
| 振动监测 | 每周 | ISO 10816-3 Class II |
| 对中校验 | 每6个月 | VDMA 24408 |
| 润滑油检测 | 每3个月 | ISO 4406 ≤18/16/13 |

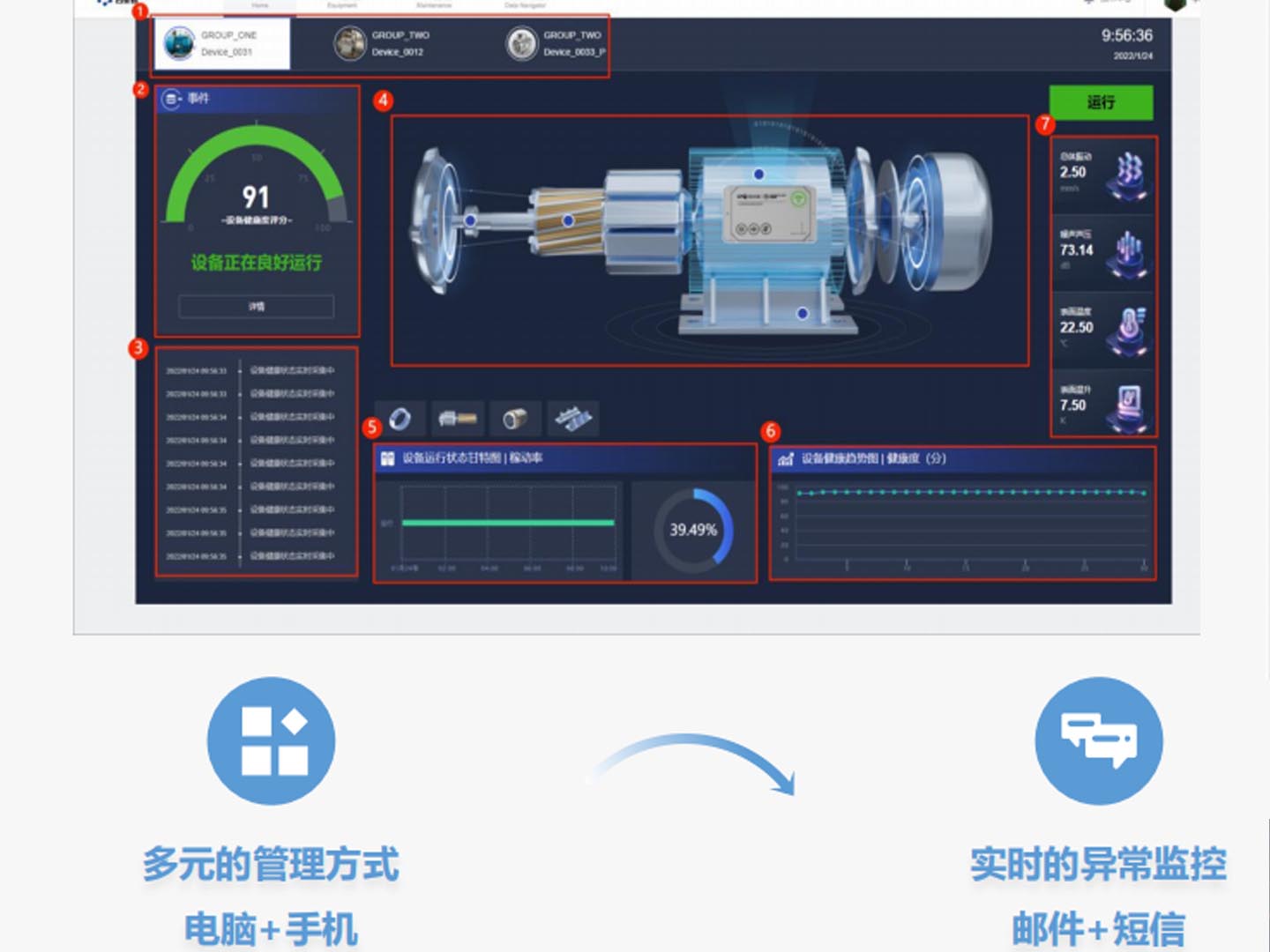

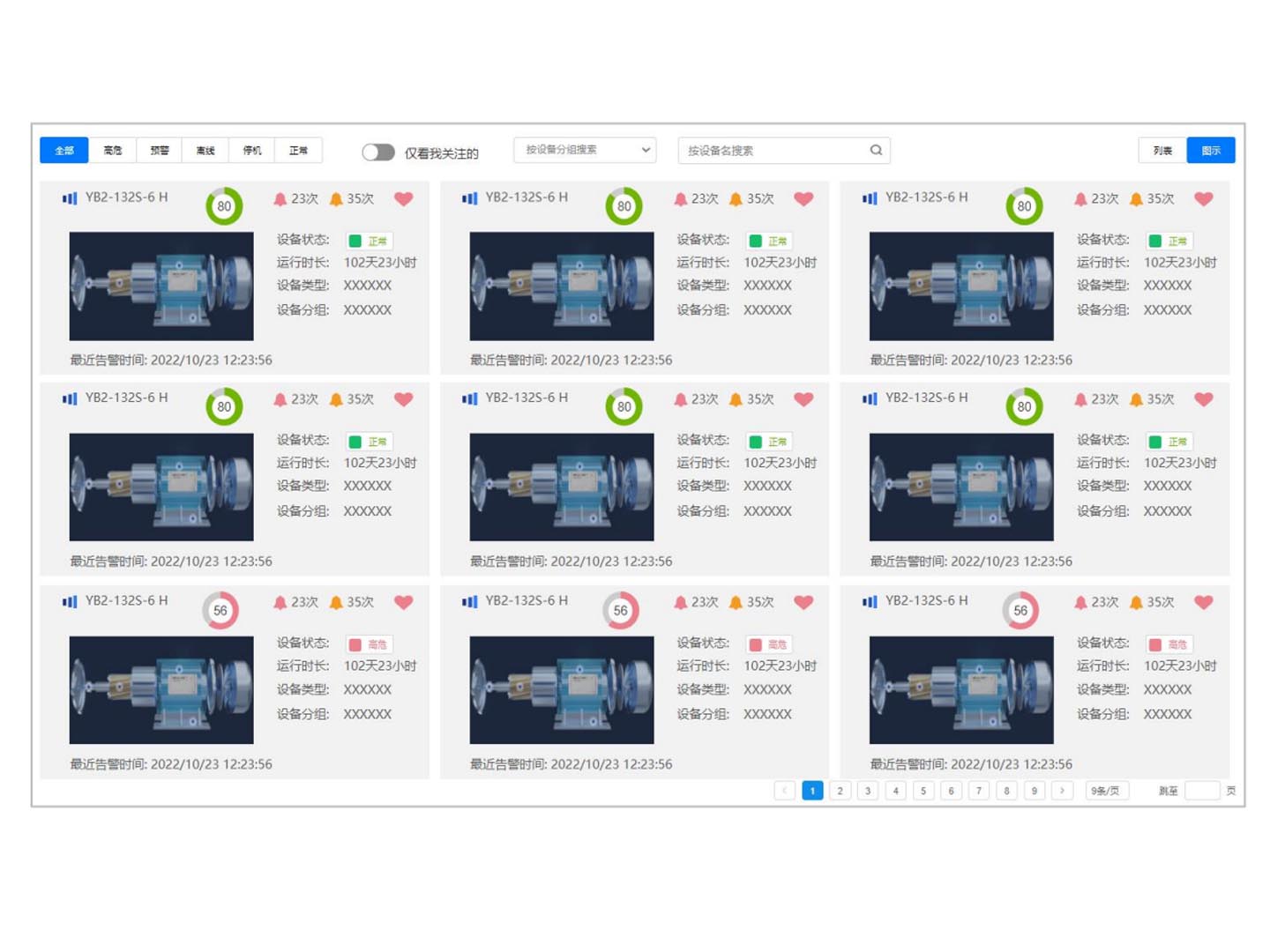

4.2 智能监测系统
- PHM平台功能：振动趋势预测（ARIMA算法），故障自动分类（深度学习模型），剩余寿命估算（威布尔分布模型）。
- 报警联动：振动超限→自动降频→短信推送→工单生成。
实施效果：
- 逆转故障彻底消除，年减少停机损失120万元。
- 系统能效提升8.7%。
五、典型案例——引风机振动治理
故障描述：
- 离心风机振动值持续在9.5mm/s，导致停机。
- 报警联动：振动超限→自动降频→短信推送→工单生成。
治理过程：
- 激光对中校正（径向偏差从0.32mm降至0.03mm）
- 更换NTN 22238C3轴承（游隙检测合格）
- 加装液压式联轴器（补偿偏角能力±1.5°）
治理效果：
- 振动值稳定在2.3mm/s
- 年避免非计划停机损失超80万元
