离心风机功率计算与选型工程指南
基于流体力学原理的系统化功率核算方法，掌握能量转换本质，让每一瓦特功率都精准服务于工艺需求！
一、核心参数定义与计算逻辑
| 参数名称 | 符号 | 单位 | 关键影响因子 |
|---|---|---|---|
| 风量（Volumetric Flow Rate） | Q | m³/h | 空间体积、换气次数、工艺需求 |
| 静压（Static Pressure） | Pst | Pa | 管路阻力、过滤装置压损、动态压损 |
| 风机效率（Efficiency） | η | % | 叶轮设计、轴承类型、流道优化 |
二、功率计算标准化流程
2.1 风量确定方法
- 基础公式：Q=V×A(V: 风速 m/s; A: 风道截面积 m²)。适用于直管段风速测量场景。
- 修正公式：Q=3600×V×R^2×π(R: 进口半径 m)。适用于圆形进风口的手工计算。
- 车间换气：空间体积 × 换气次数（6~12次/h） × 1.1（安全系数）。
- 锅炉引风：燃料消耗量 × 过剩空气系数 × 理论烟气量。
2.1 风量确定方法
- 基础公式：Q=V×A(V: 风速 m/s; A: 风道截面积 m²)。适用于直管段风速测量场景。
- 修正公式：Q=3600×V×R^2×π(R: 进口半径 m)。适用于圆形进风口的手工计算。
- 车间换气：空间体积 × 换气次数（6~12次/h） × 1.1（安全系数）。
- 锅炉引风：燃料消耗量 × 过剩空气系数 × 理论烟气量。
2.2 静压计算要点
| 组件 | 压损范围（Pa） | 计算依据 |
|---|---|---|
| 计算依据 | 5~15/m | 达西公式（λ=0.02~0.035） |
| 90°弯头 | 30~60 | R/D比值修正系数法 |
| 袋式除尘器 | 800~1200 | 滤料压差+清灰周期影响 |
| 活性炭吸附塔 | 500~800 | 炭层厚度/空塔流速比 |
2.3 功率核算公式
- 标准工况功率模型：P=（ Q×Pst） /（3600×1000×η）(kW)
- 效率η取值规则：后向叶片风机：65%~82%，前向多翼风机：55%~75%，径向叶片风机：50%~70%。
非标工况修正因子
| 工况特征 | 修正系数 | 适用场景 |
|---|---|---|
| 高温气体（>80℃） | ×1.15 | 锅炉引风系统 |
| 高海拔（>1000m） | ×1.1 | 高原地区安装 |
| 含尘气体（>50mg/m³） | ×1.2 | 矿山/水泥厂除尘系统 |
三、性能曲线应用技巧

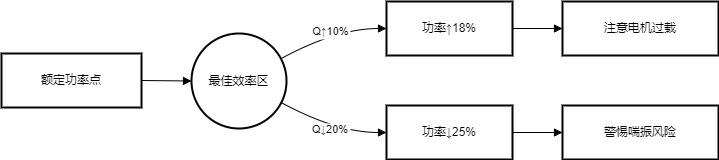

3.1 典型曲线解析
3.2 选型黄金法则
- 工作点应落在性能曲线峰值的70%~110%范围内。
- 并联运行时各风机特性曲线斜率差应＜15%。
- 系统阻力曲线与风机曲线的交点需避开喘振区。
四、工程实施案例
某化工厂废气处理系统参数：
- 需求：输送温度120℃的含尘废气。
- 计算过程：
1、风量确定：Q=50m×30m×10m×8次/h×1.1=132,000m3/h
2、静压计算：Pst=800Pa（除尘器）+300Pa（管道）+200Pa（余量）=1300Pa
3、功率核算：P= (132000×1300)/(3600×1000×0.68)×1.15=94.7kW
4、最终选型：Y6-51No.12.5D后向离心风机（110kW/4P）
特别提示：
- 防爆场所需额外计算气体爆炸极限对应的安全功率裕度
- 变频控制时建议保留15%功率余量以应对系统扰动
- 实际运行时应定期检测电流值是否偏离性能曲线预测范围
